iPhone 12 和 12 Pro 拆解维修教程

  • 具备新一代神经网络引擎的A14 仿生芯片
  • 6.1英寸(2532×1170像素)的超视网膜 XDR OLED显示屏,具备原彩显示,HDR显示功能
  • Pro 级别的1200 万像素相机系统具备超广角(ƒ/ 2.4)和广角(ƒ/ 1.6)相机和远摄(ƒ/ 2.0)相机以及LiDAR扫描仪
  • 板载存储为64 GB(iPhone 12)和128 GB(12 Pro)
  • 5G(sub-6 GHz和mmWave)连接性,再加上4×4 MIMO LTE,802.11ax Wi-Fi 6和BT 5.0
  • MagSafe 15瓦 无线充电
  • 防护等级提升到IP68级别,现在符合IEC 60529标准下,在最深6米的深度下保持长达30分钟而不进水。

步骤1

  • 还记得iPhone 4引入了像Braun一样的方形边缘时——开发者留在酒吧的原型手机泄漏的吗?
  • 正方形设计回来了,宝贝!这次附带更少的丑闻。这些平坦的边缘震动了熟悉的设计,但也可能允许更多的屏幕空间,而不会使手机更大。

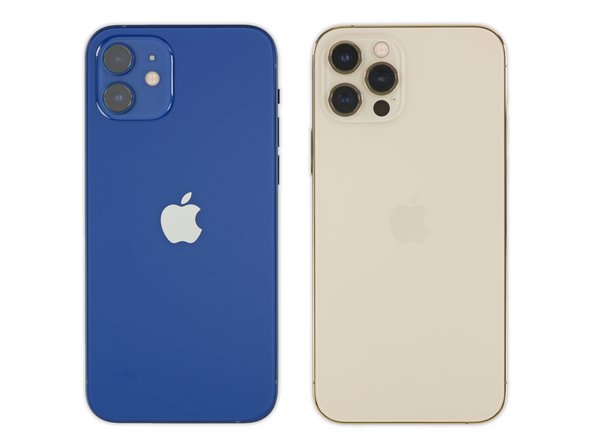

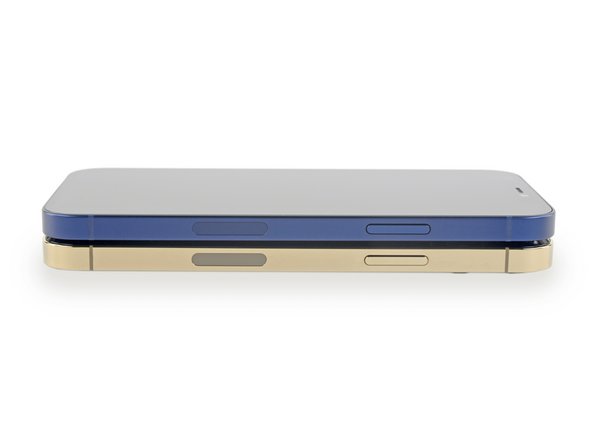

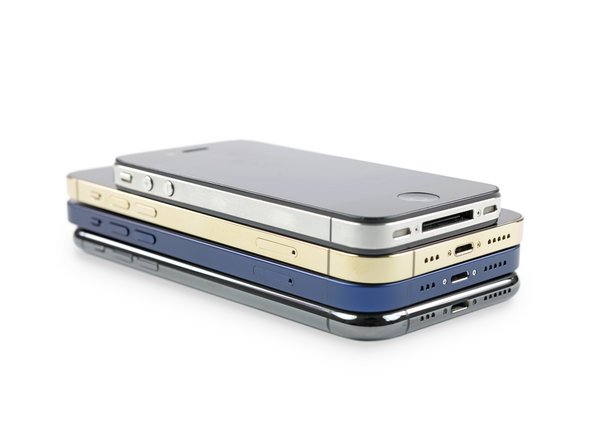

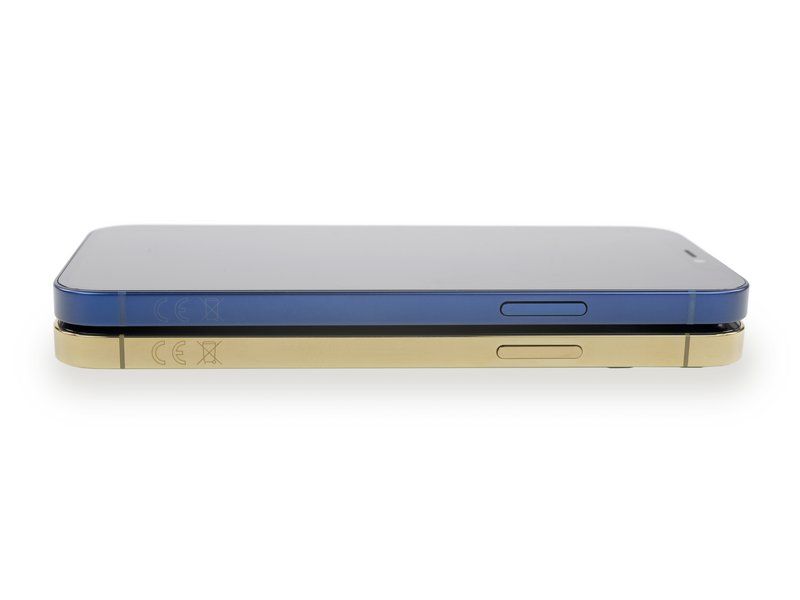

  • 就像在展览馆走过历史通道一样,我们将iPhone 11 Pro,iPhone 12、12 Pro和iPhone 4叠放起来!
  • 你能发现差异吗?美国型号具有微毫米波天线断口。设计师可能讨厌这一点,但可能不及那些欧盟法规标记那么多。

步骤2

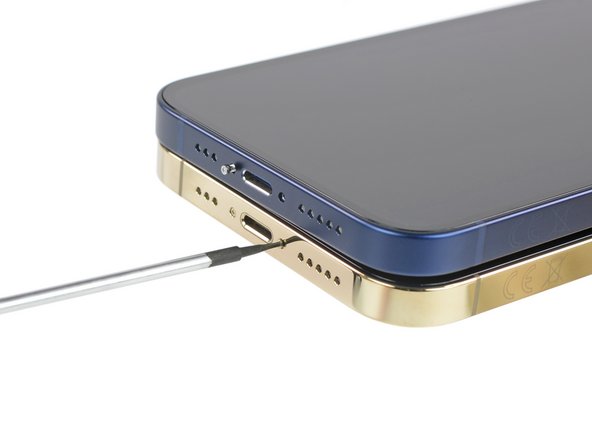

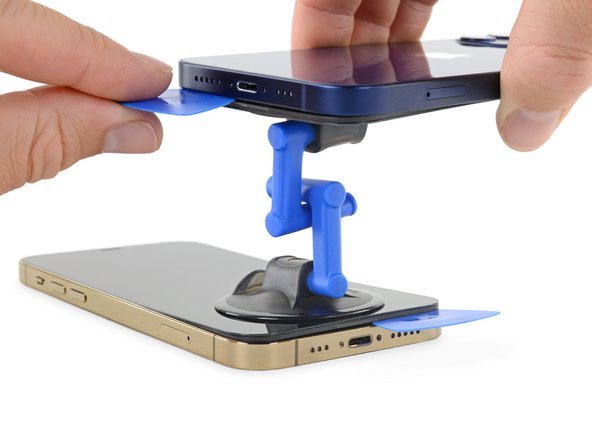

  • 通常,第一个障碍是几个讨厌的五角螺丝,但我们已经做好武装并做好了准备。
  • 几个吸引人的把手和三角撬片应该可以让我们相对轻松地玩耍。
  • 热情和耐心站在我们这边—这不是一种全新的开放体验,但是这里的拆解工程师在开放方面面临着各种各样的困难。也许重新配制了粘合剂,以提供额外的两米浸入保护?
  • 同时,苹果公司在其开放程序中首次授权维修中心使用热风枪。因此可以肯定的是,苹果公司打开iPhone的方法已经升级了。

步骤3

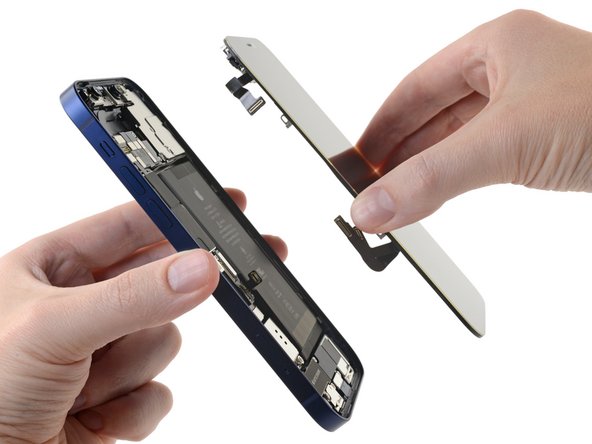

  • 现在从右边缘打开显示,这可能会使人群中的左撇子更容易维修。举手击掌!
  • 自7代以来,iPhone就从相反的一侧打开。在此之前,5和6系列型号自下而上打开。在此之前,iPhone经过几乎完全的拆卸后才打开。

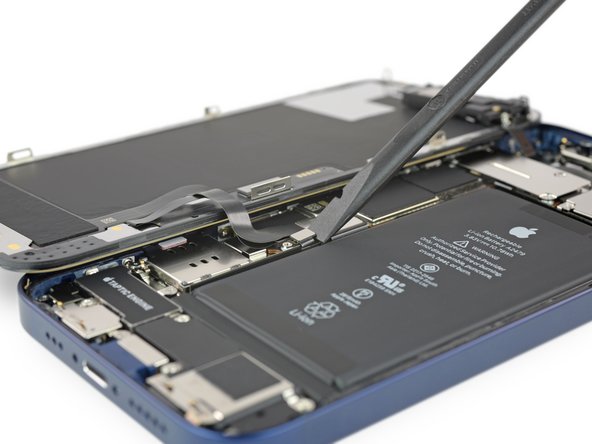

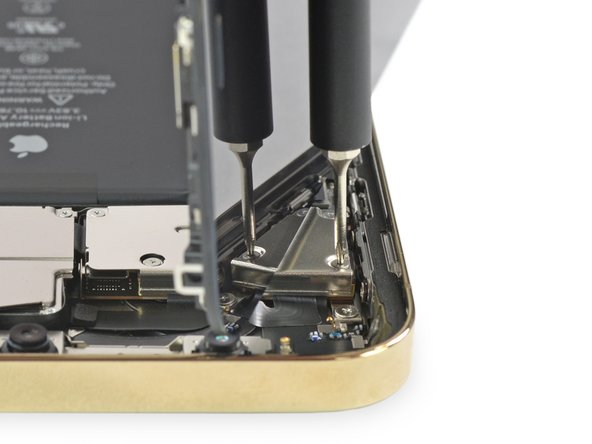

  • 尝试在屏幕仍固定的情况下卸下连接器护罩,这有点奇怪,但是你可以操纵屏幕以为螺丝刀腾出更多空间。
  • 从好的方面来说,我们得到了这张超酷的镜像照片。

步骤4

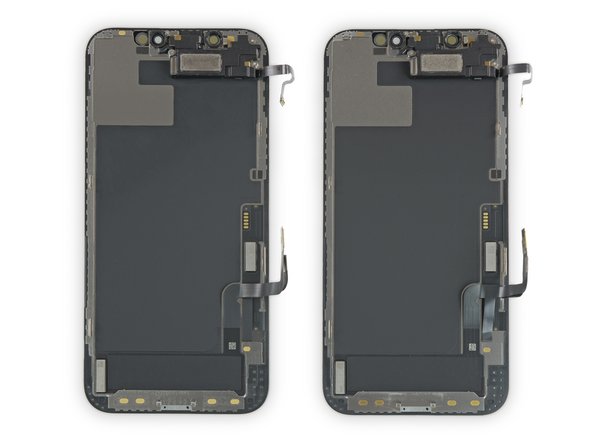

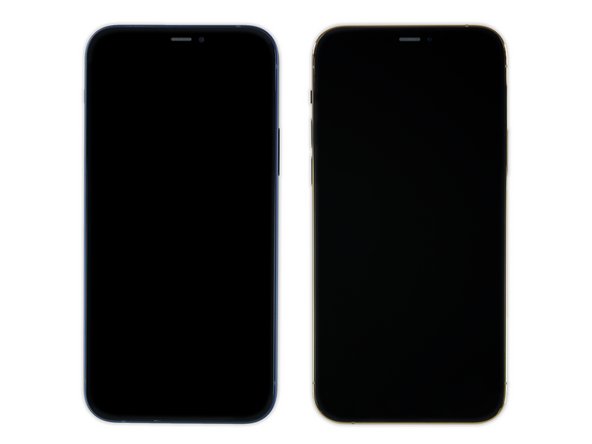

  • 在两个屏幕都关闭的情况下,我们“发现差异”。 12在左边,12 Pro在右边。
  • 除了摄像机护罩之外,从鸟瞰角度看,实际上没有任何主要区别。奇怪!
  • 我们得说,12 Pro看起来还不是Pro。但是,让我们进一步深入。
  • 我们的早期测试表明,在标准12和12 Pro之间互换时,两种显示器都可以互换工作,即使最大的亮度规格稍有不同,正如细心的观察者指出的那样。这里的故事还有更多。我们将在以后查看是否能够发掘更多细节。

步骤5

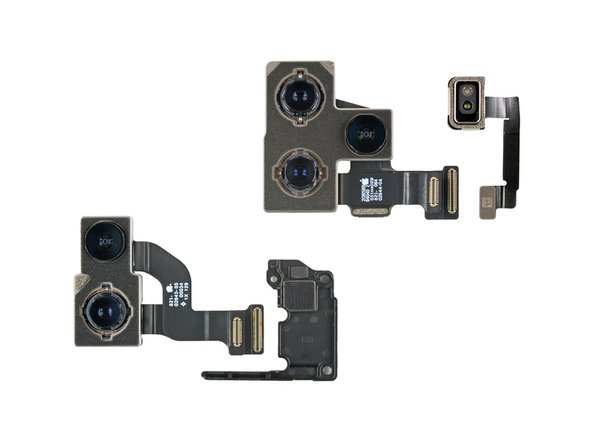

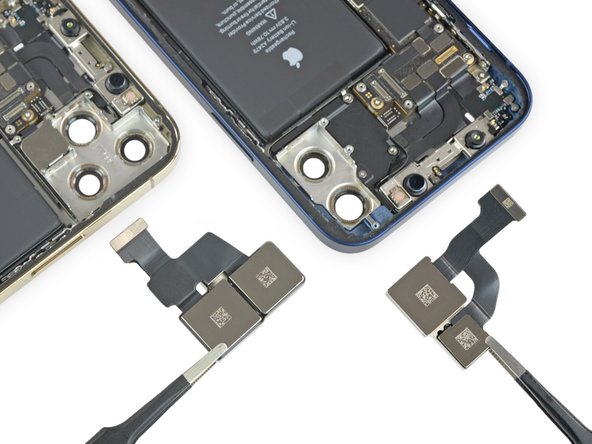

  • 移除掉相机罩后就可以看到这两款手机最大的区别:Pro 多出了一块东西。
  • 我们再来关注下 12……这是?一片高科技塑料?
  • 可以看出,这两款手机是如此相似。不同之处在于 Pro 拥有额外的相机模块和 LiDAR 传感器,而 12 拥有……一块塑料垫片。
  • 两款手机均配备1200万像素的广角和超广角镜头,分别具有 f / 1.6 和 f / 2.4 的光圈,而Pro 则更添置了一个 f / 2.0 的长焦镜头。
  • Pro的相机还具有其他优点,例如ProRAW,双重OIS,以及 LiDAR 带来的低光摄影优势。

步骤6

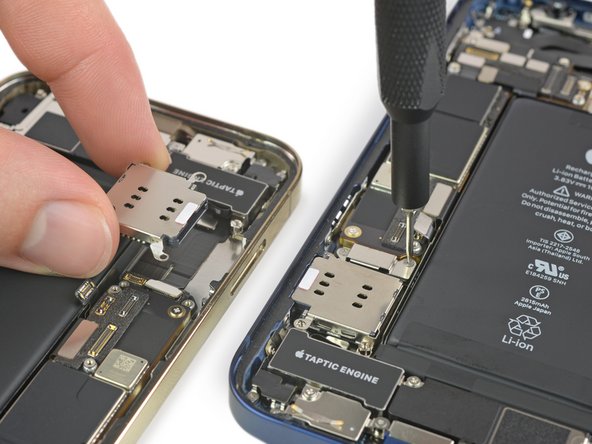

  • 这些模块化SIM卡槽非常适合维修,如果说有一点奇怪的地方,就是——SIM卡槽,主板和电池的所有侧面均与以前的型号相反。
  • 自11代以来,它的规模已经极大地增长(可能是为了容纳高通的5G芯片),并且不再适合放在摄像机下方的地方。

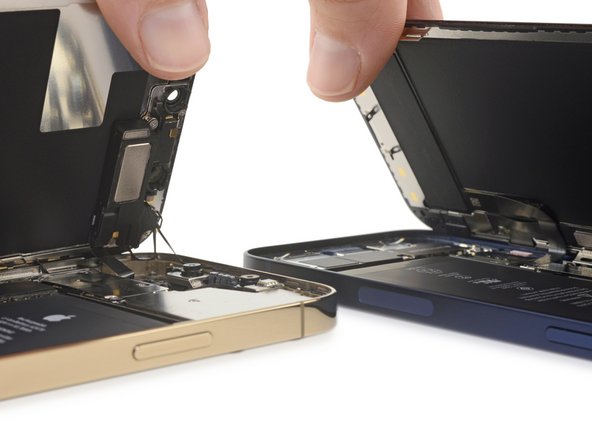

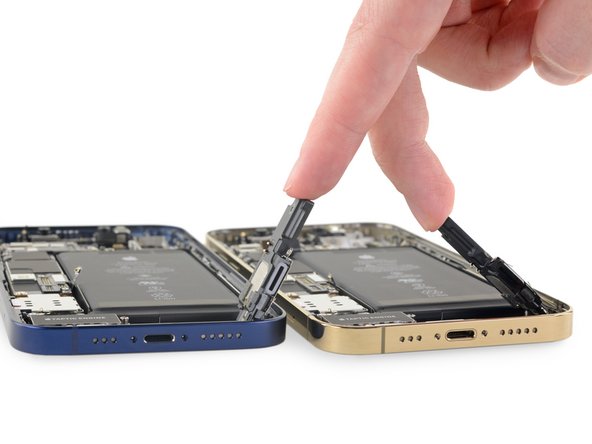

  • 两种型号的扬声器都用 Phillips 螺丝固定在适当的位置,以便进行更换,而且它们都非常容易地可以卸下。
  • 当我们卸下扬声器时,我们会发现不同的地方:在扬声器网罩后面发现了明亮的橙色橡胶垫圈,而不再是粘合剂,就像我们在三星手机中经常看到的那样。
  • 与过去几年需要重新修复杂乱的粘合剂相比,这使扬声器的拆卸和更换过程更加容易。 由于更换电池时必须要先拆下扬声器,因此这也是明智的设计。

步骤7

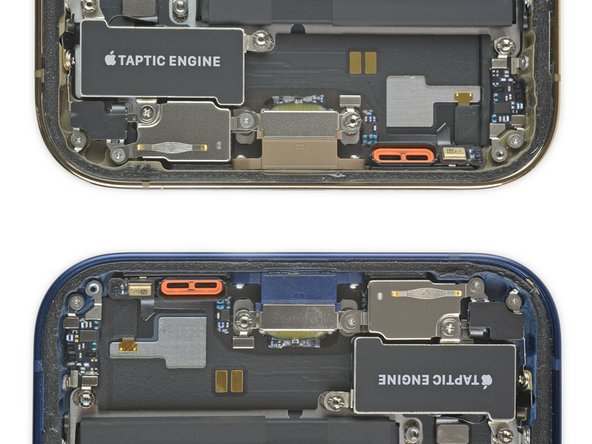

  • 敢说,这里只有一点未使用的空间。也许刚好适合3.5毫米规格的插头?

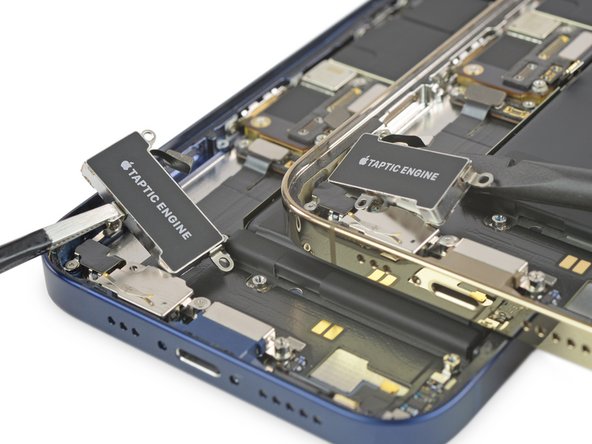

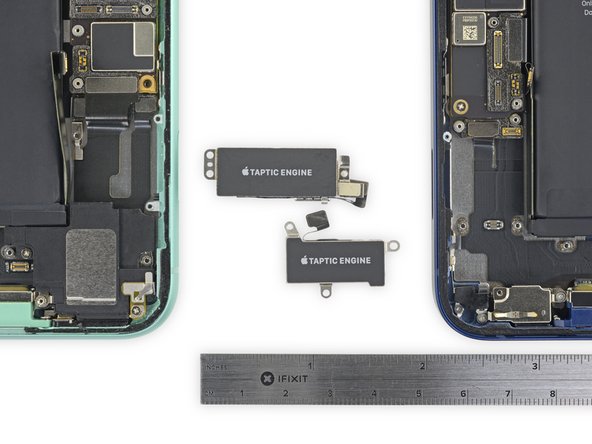

  • 它与12和12 Pro中的Taptic Engine完全相同,在我们的测试中可以互换使用,并且比我们在普通iPhone 11中看到的小,而且还有更厚的Smidgen。
  • 如果需要,我们可以提供一些细节:12系列Taptic Engine的尺寸为22.25毫米x 9.48毫米x 3.56毫米,而去年的型号(来自薄荷绿色iPhone 11)为26.9毫米x 11.18毫米x 3.44毫米

步骤8

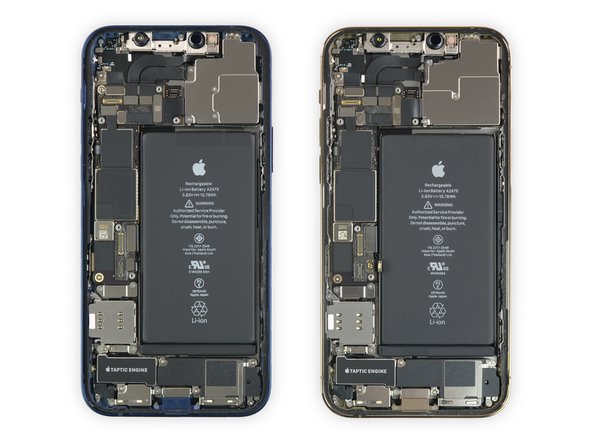

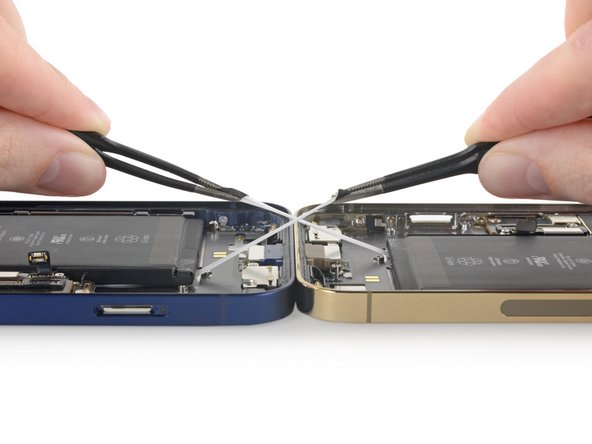

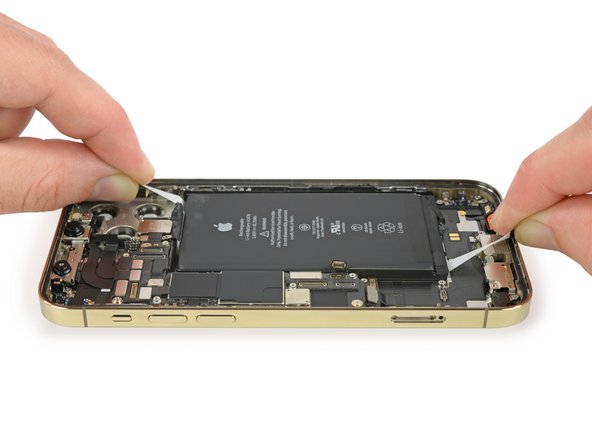

  • 在电池下面,在我们期望的位置贴上可释放的粘合剂。 12 Pro和12 Pro每个都有四个选项卡,它们的表现均与预期相同。

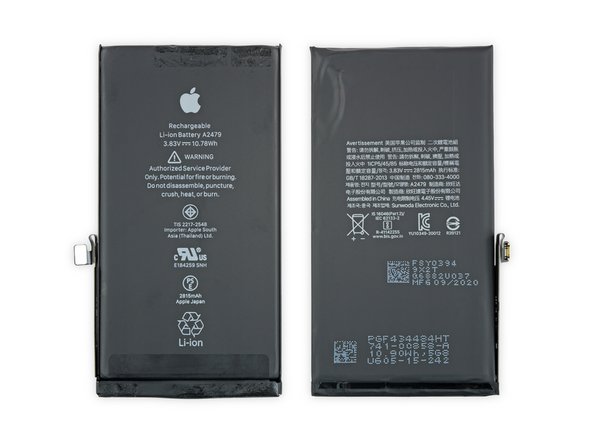

  • 我们已经听说过12和12 Pro使用的电池完全相同。这样说(戴上检查眼镜)是的!两块电池我们都可以看到10.78 Wh。
  • 他们在我们的零件更换测试中也可以互换。
  • 与11和11 Pro相比,这分别是11.91 Wh和11.67 Wh的明显降低。但是高效的新型5nm工艺A14芯片可能弥补了这种差异:根据Apple的官方规格,电池寿命丝毫不受影响。
  • 令人失望的是,苹果公司放弃了为最新iPhone开发的独特L形电池设计。有传言指出,苹果使用更便宜的零件来抵消5G的成本,这似乎证明了这一点。

步骤9

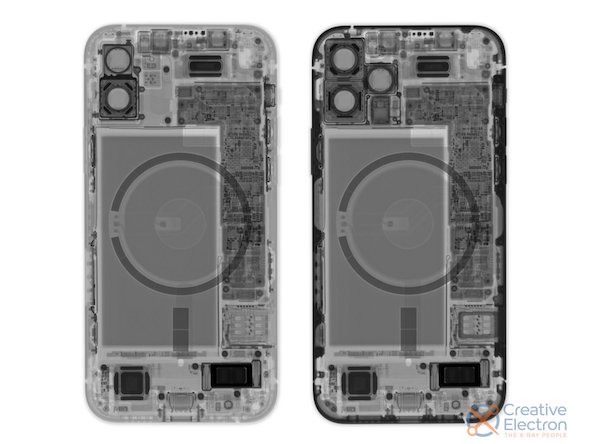

  • 我们中断这次拆解工作,为你带来来自Creative Electron 朋友的出色X射线照片。
  • MagSafe无线充电阵列是其中最明显的代表,最终用我们的眼睛看到它是很酷的。
  • 我们没有在右侧的iPhone 12 Pro X射线上添加黑色边框。与iPhone 12上的铝制框架相比,这是不锈钢框架的结果——钢更致密,因此在X射线照片中更加不透明。
  • 我们从主板上断开了许多电缆的连接,幸运的是,它们仅被两个单元上的三个螺丝固定。

步骤10

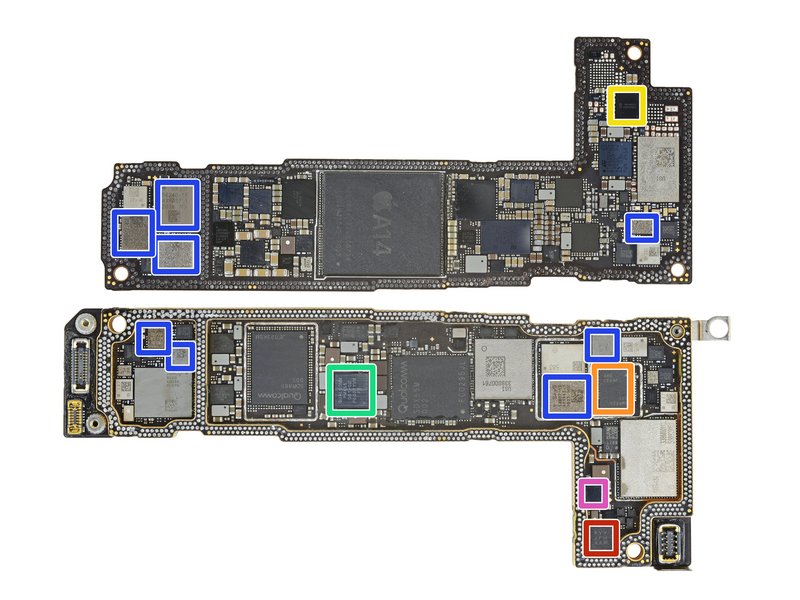

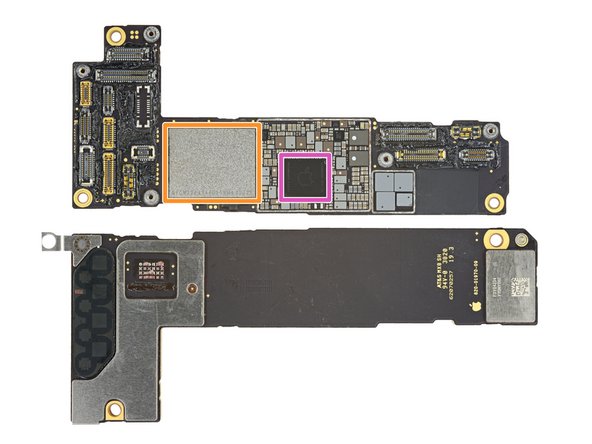

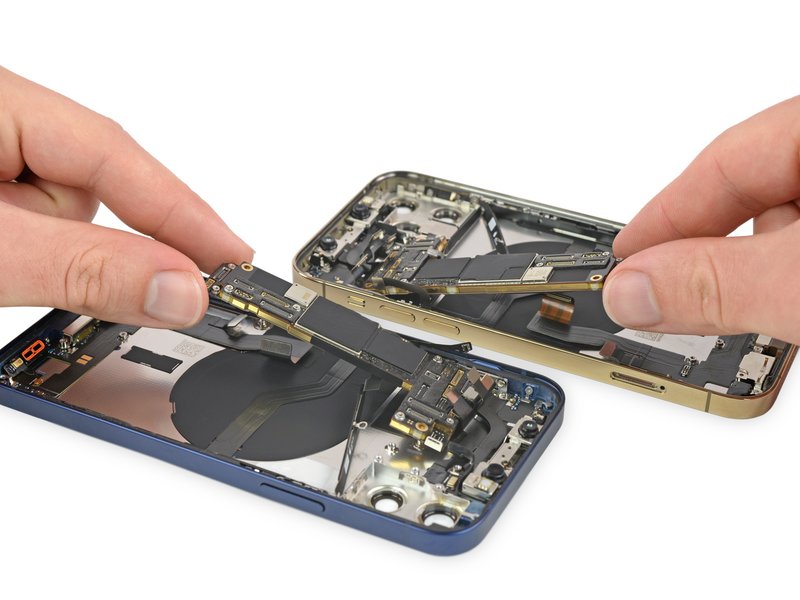

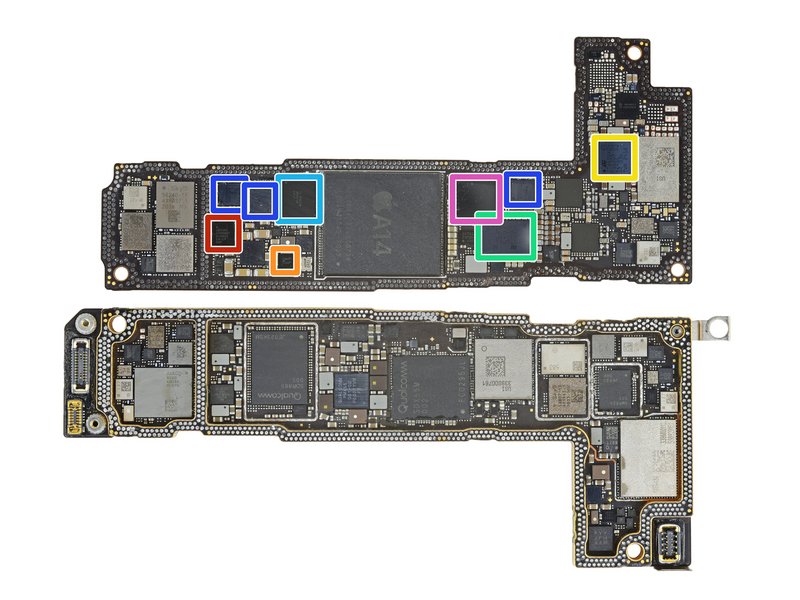

  • 加一点热量撬开就可以获得两块板!我们将其中一个iPhone 12板分开拆开,查看所有的芯片,似乎很难猜测那个是12和12 Pro的主板,几乎相同除了一些序列号。

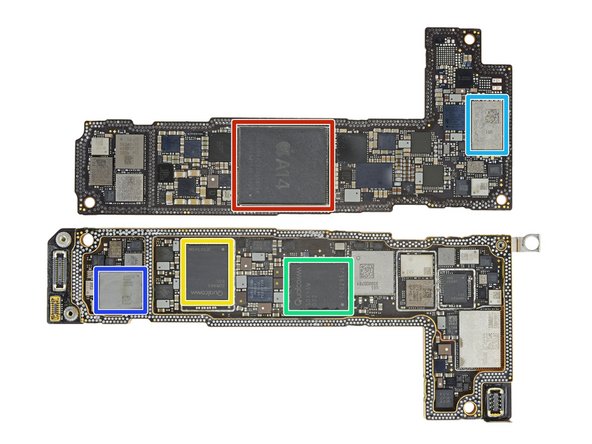

  • 苹果 APL1W01 A14仿生SoC,位于Micron D9XMR MT53D512M64D4UA-046 XT:F 4 GB LPDDR4 SDRAM(12 Pro上为6 GB RAM)下
  • KICM224AY4402TWNA12029,64 GB的Kioxia NAND闪存。
  • 高通SDR865 5G和LTE收发器
  • 高通SDX55M 5G调制解调器-RF系统和SMR526中频IC
  • USI / Apple U1超宽带芯片
  • 具有集成双工器的Avago AFEM-8200高/中功率放大器
  • 苹果APL109 4343S00437 电源管理芯片

步骤11

  • 恩智浦半导体CBTL1614A1显示端口多路复用器
  • 德州仪器SN61280摄像机电源管理
  • STMicroelectronics STB601A04电源管理
  • STMicroelectronics STWPA1-3033ABM无线充电IC
  • 德州仪器SN2611A0电池充电IC
  • Apple / Cirrus Logic 338S00537单声道音频放大器
  • 苹果/ Cirrus Logic 338S00565 音频编解码器
  • IC识别
  • 博世Sensortec加速度计
  • 高通SMR526射频收发器
  • 苹果338S00564电源管理
  • 高通PMX55电源管理
  • Skyworks Sky5 RF模块
  • 德州仪器LM3637 LED 驱动芯片

步骤12

  • 美国型号随附一些漂亮的5G mmWave天线模块-一个嵌入在框架的侧面,另一个嵌入在主板的背面。

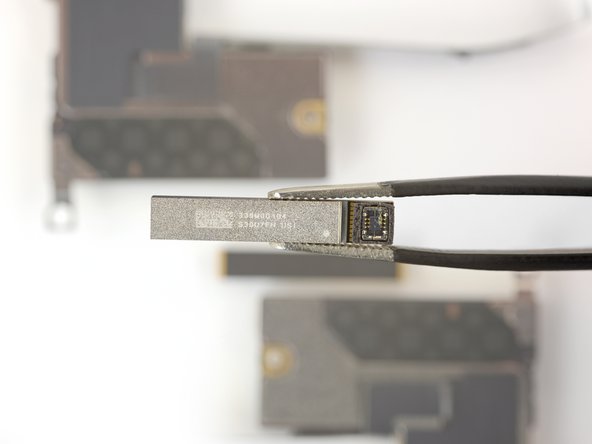

  • 嵌入在框架中的天线是USI产品,标记为339M00104 S30U7FH。

步骤13

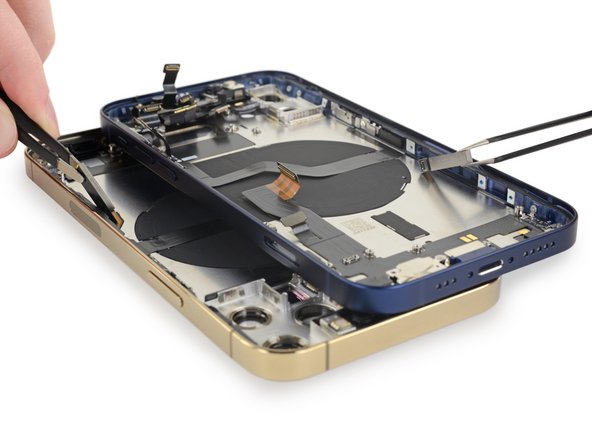

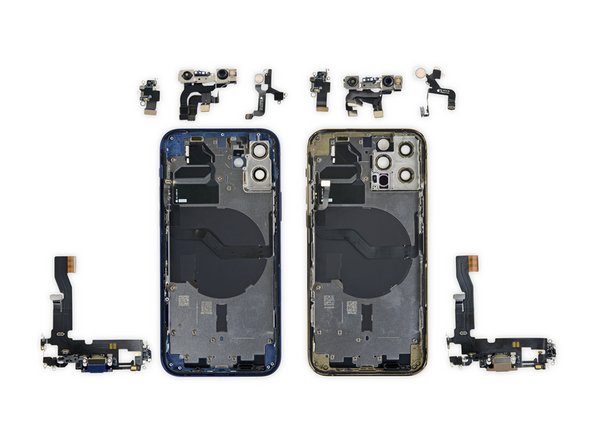

  • 我们几乎不需要使用Lightning 接口组件,Face ID,闪光灯模块等,其中大部分在各个型号上看起来都是相同的,只是带状电缆略有走弯。

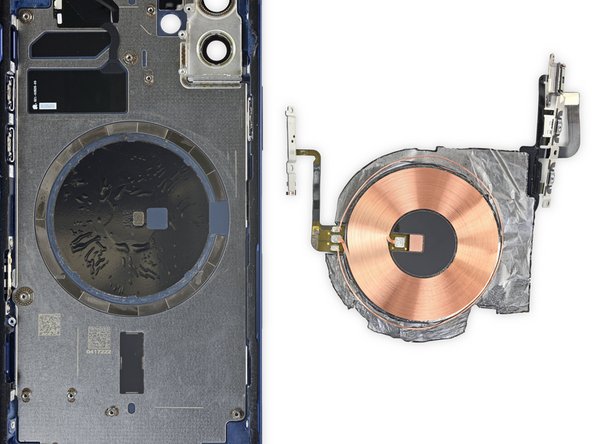

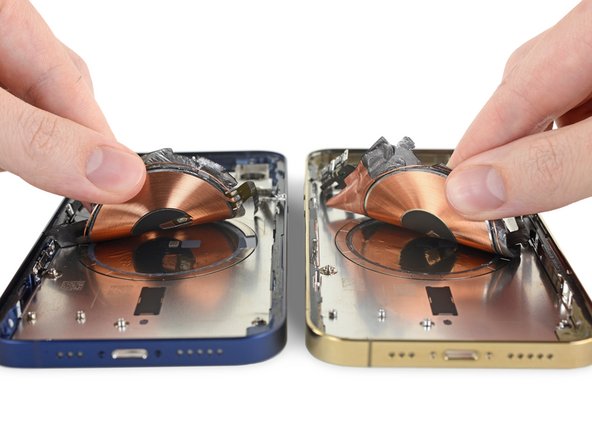

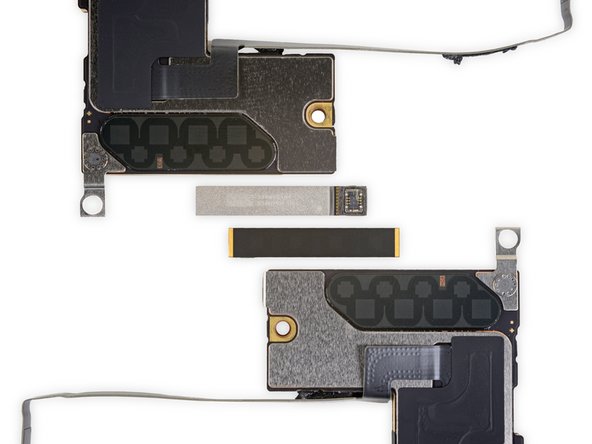

  • 你以为我们没有忘记神奇的 MagSafe 充电阵列,对吗?线圈并不是什么新鲜的东西,但是那18个磁铁肯定是新的。
  • 磁铁的极性似乎扩大了手机的有效放置范围,同时仍然要求正确对准以提高充电效率。
