iPhone 13 Pro 换电池换屏幕教程

iPhone 13 Pro 电池介绍

iPhone 电池最低可容纳80%的电量,大约可进行500个充电周期,对于大多数用户而言,这大约可持续18-24个月。之后你的iPhone可能需要更频繁地充电,而iOS可能会警告你性能受到影响(换句话说,你的手机运行速度会变慢)。

  • 注意:电池分为原厂电池和第三方副厂电池,原厂电池安装后只需要跑一下官方诊断,诊断后可正常显示正版电池提示。副厂电池在设置中会无法显示电池寿命,但不影响使用。维修店换电池也可以把电池排线移到新副厂电池上,这样也和原厂电池一样功能。
  • 维修后即使使用原装的Apple零件,你的iPhone 电池信息菜单会显示“正品”字样,可以放心使用。

步骤1:取下五角螺丝

  • 在开始之前,请将 iPhone 电池电量降至 25% 以下。如果意外刺破,充电的锂离子电池可能会有危险。
  • 在开始拆卸之前关闭 iPhone。
  • 卸下 iPhone 底部边缘的两颗 6.8 毫米长的五角 P2 螺丝。
  • 打开 iPhone 的显示屏会破坏其防水密封。在继续执行此步骤之前准备好更换密封件,或者如果你在未更换密封件的情况下重新组装 iPhone,请注意避免接触液体。

步骤2:抬起屏幕插入撬片

  • 慢慢向上拉吸盘,在前面板和后壳之间形成一个小缝隙。
  • 将撬片插入缝隙中。
  • 防水粘合剂非常牢固情况,需用点力。如果你在打开缝隙时遇到困难,请用电吹风加热一下,在进行操作。

步骤3:分离屏幕

  • 显示器的顶部边缘用胶水和夹子固定。
  • 可以先用吹风机加热屏幕四周。
  • 将你的三角撬片插入手机的右边缘,划开屏幕边缘,环绕一周。
  • 同样不要将撬片插入超过 3 毫米,否则可能会损坏前面板传感器阵列。

步骤4:直立屏幕

  • 就像书的封面一样,从右侧向上翻起显示屏,打开 iPhone。
  • 暂时不要尝试完全分离显示屏,因为几条易碎的屏幕线仍连接在iPhone 的主板。
  • 在打开屏幕后,将显示屏靠在某物上以保持其直立支撑。

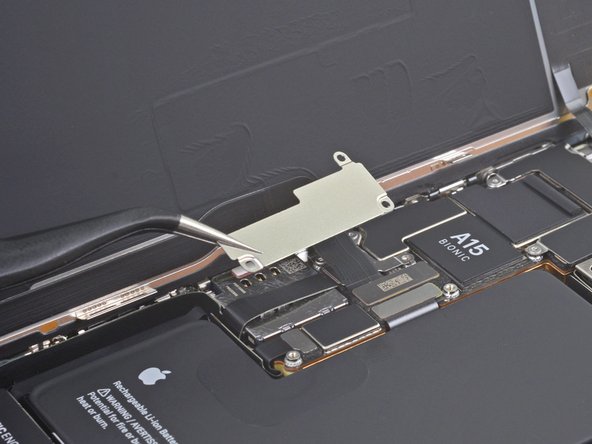

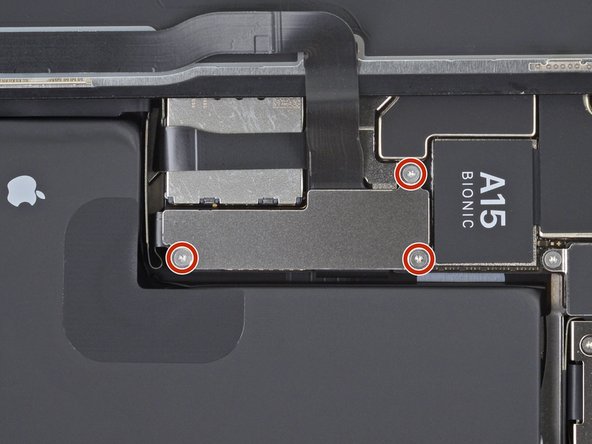

步骤5:取下电池接口盖

  • 使用 Y000 螺丝刀卸下用于固定电池接口盖的三颗 1.3 毫米螺丝。
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone。
  • 在继续工作之前,请务必完全关闭 iPhone 的电源。
  • 在重新装回期间,先测试所有功能,都好后将显示屏密封到原来位置。

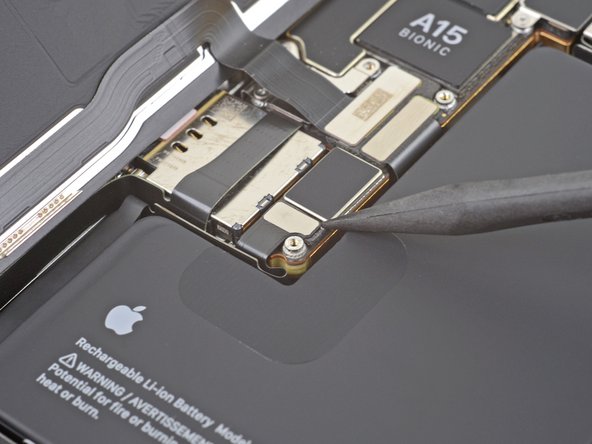

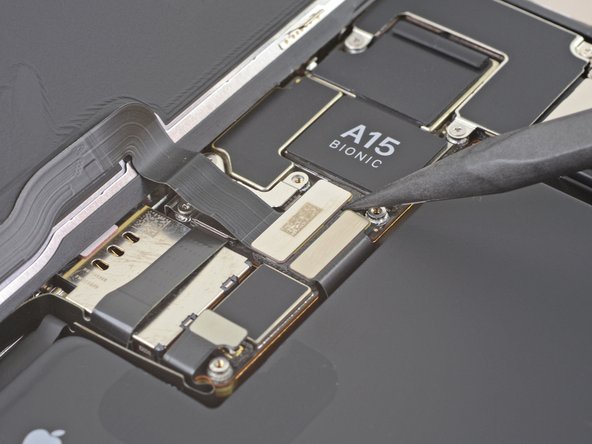

步骤6:断开电池接口

  • 使用尖头撬棒或指甲将电池接口从插座中撬起。
  • 尽量不要损坏围绕其他电路板连接的黑色硅胶密封。这些密封件提供额外的保护,防止水和灰尘侵入。
  • 将接口稍微弯曲远离主板,以防止它在维修期间意外接触插座。

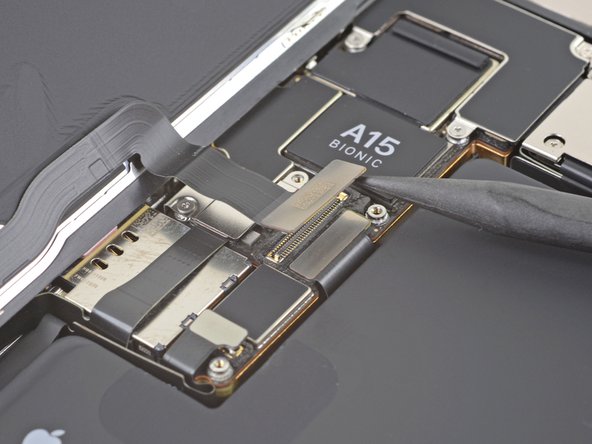

步骤7:断开显示屏线

  • 使用尖头撬棒或指甲将显示屏接口从主板上的插座中撬起。
  • 要重新连接这样的按压接口,请小心对齐并向下按压一侧,直至其卡入到位,然后在另一侧重复。不要压在中间。如果接口未对准,针脚可能会弯曲,从而造成永久性损坏。

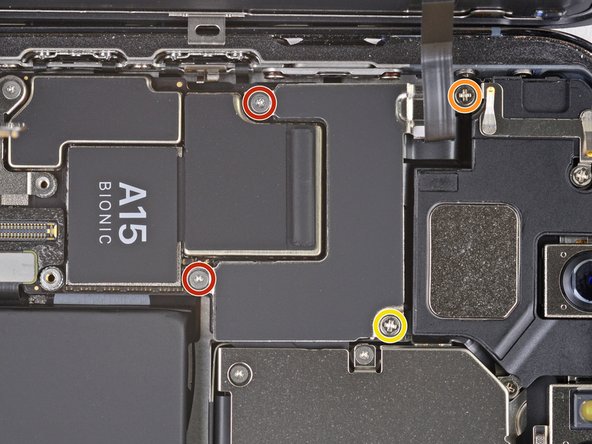

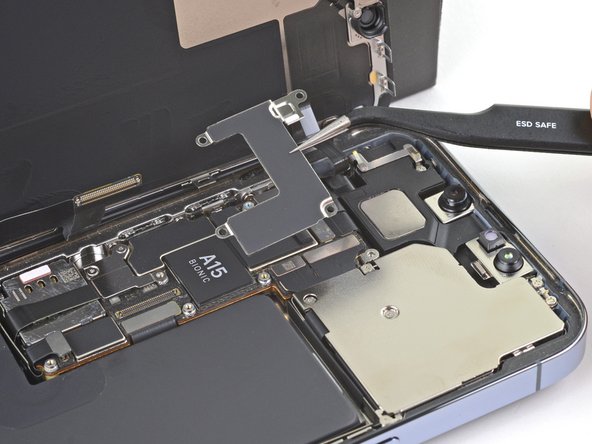

步骤8:取下前传感器接口盖

  • 使用 Y000 螺丝刀从前传感器接口盖上卸下两颗 1.1 毫米螺丝。
  • 使用十字螺丝刀从前传感器接口盖上卸下剩余的两颗螺丝:
  • 一颗 1.5 毫米螺丝
  • 一颗 1.8 毫米螺丝
  • 卸下前传感器接口盖。

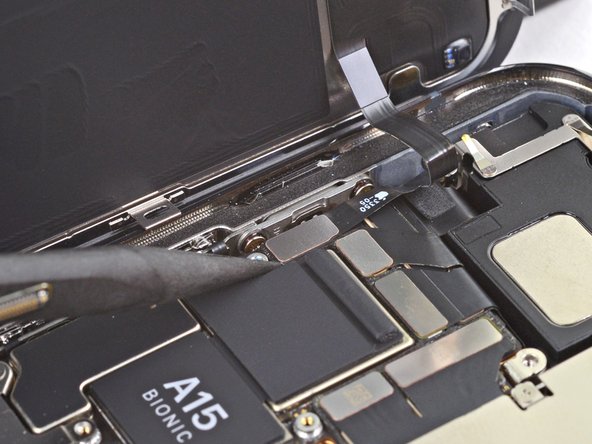

步骤9:断开前传感器接口

  • 使用撬棒的尖端断开前传感器组件电缆接口。

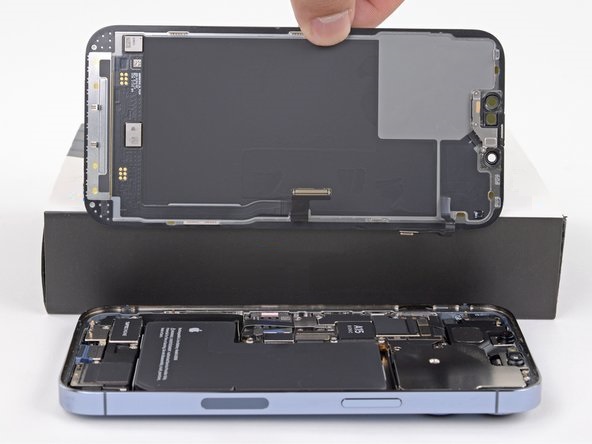

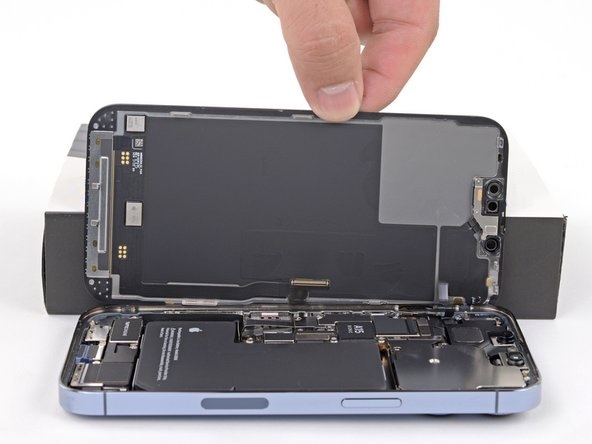

步骤10:卸下显示组件

  • 断开所有排线后可拆下屏幕组件。
  • 在重新组装期间,如果你想更换显示器边缘周围的防水胶,请在此处贴上。

后续操作说明

  • 下面的步骤是拆扬声器和振动模块,也有很多人是不拆直接拉胶条的,但是这样拉胶条容易拉断。
  • 熟练的情况下可以不拆下面两个部件,直接拉胶条。

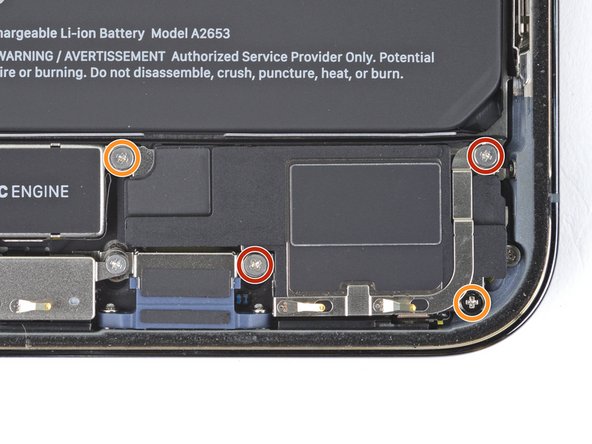

步骤11:拧下扬声器螺丝

  • 使用 Phillips 螺丝刀卸下固定扬声器的四颗 1.5 毫米螺丝:
  • 两个大头螺丝
  • 两个小头螺丝

步骤12:拆下扬声器

  • 在振动块的顶部边缘和背胶条之间滑动撬片。
  • 取下扬声器。

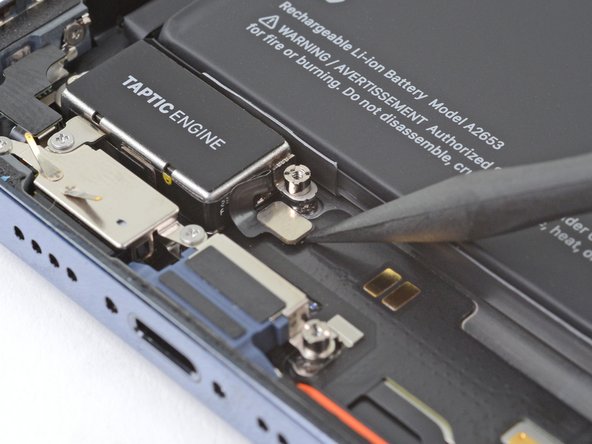

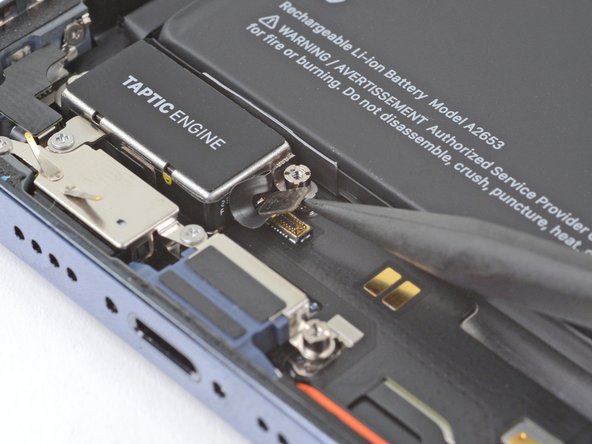

步骤13:断开振动块排线接口

  • 用撬棒的尖端撬起以断开振动块排线接口。

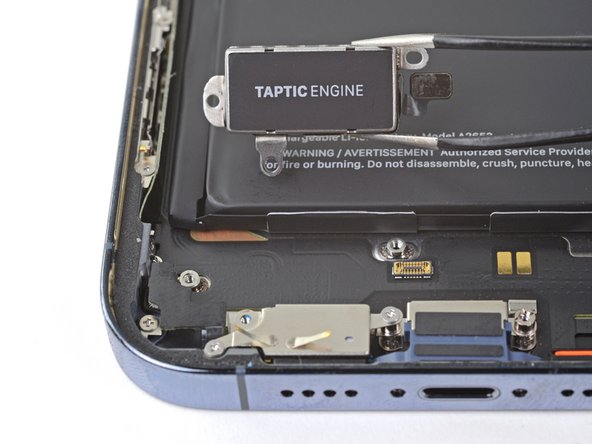

步骤14:取下振动模块

  • 使用十字螺丝刀卸下固定振动模块的两颗螺丝:
  • 一颗 1.8 毫米螺丝
  • 一颗 1.9 毫米螺丝
  • 使用支架螺丝刀卸下固定振动模块的 2.9 毫米支架螺丝。

步骤15:找到背部胶带拉条

  • 电池用四块可拉伸释放的胶带粘在后壳上,两块在电池的底部边缘,两块在顶部边缘。
  • 每片胶带末端都有一个黑色拉条,轻轻地粘在电池边缘。
  • 在以下步骤中,你将拉动每个拉条以慢慢拉伸电池下方。这些胶带拉伸时会失去粘性,因此你可以轻松取出电池。
  • 如果小拉条断裂,不要惊慌!这个是经常发生的事情。请按最后说明进行操作。

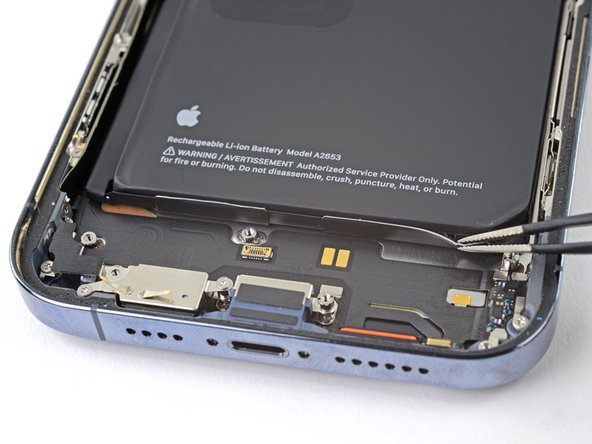

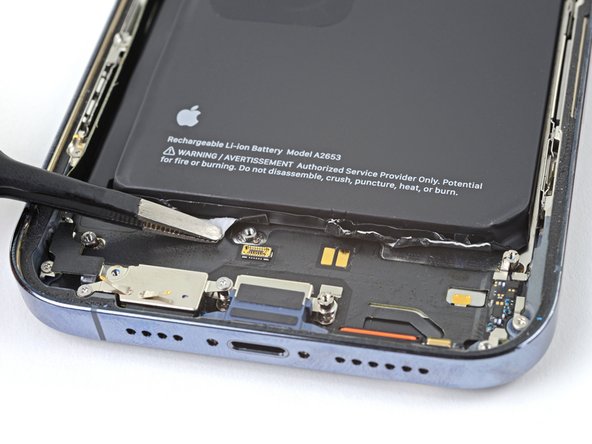

步骤16:剥下背胶拉条

  • 使用一对钝头镊子沿电池底部边缘剥下两个电池胶带拉条。
  • 注意:不要用任何锋利的工具戳电池。被刺破的电池可能会泄漏危险化学品或着火。

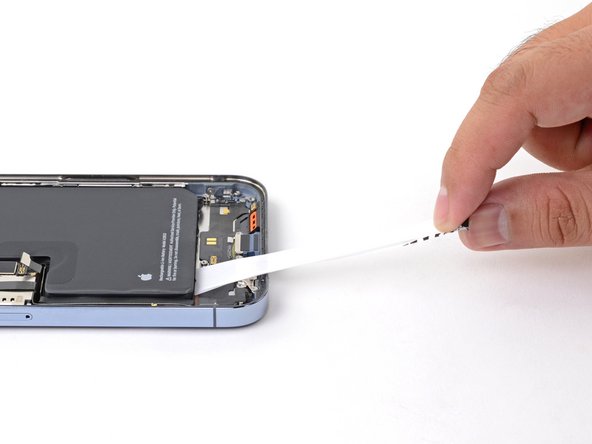

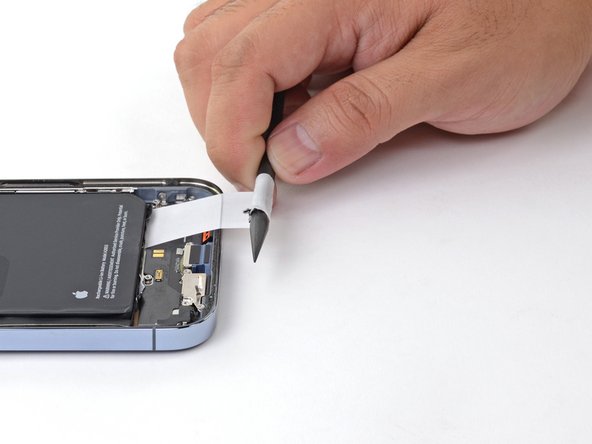

步骤17:拉掉底部2条胶带

  • 用手指或撬棒拨开两个拉条,然后将其从电池中慢慢拉向 iPhone 底部。
  • 握住 iPhone 的两侧,小心拉动以保持胶条上的张力,但不要太用力。给它足够的时间从电池下方拉出。
  • 尽量水平均匀拉动,这样胶条就不会挂在电池的边缘。
  • 如果胶条断裂,请尝试用手指或钝镊子取回它,然后继续拉动,但不要撬动电池下方。
  • 如果电池下方的任何胶条断裂无法取出,请按此说明进行操作

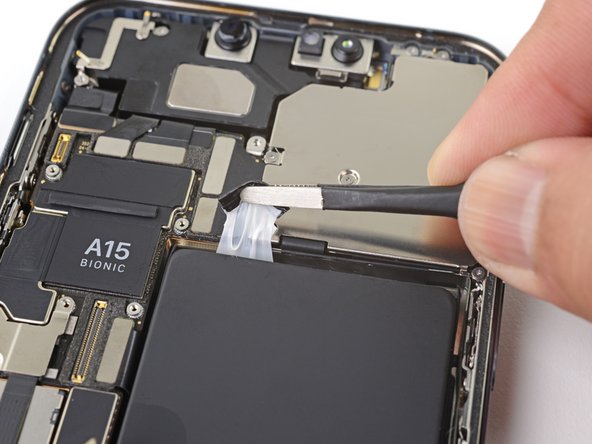

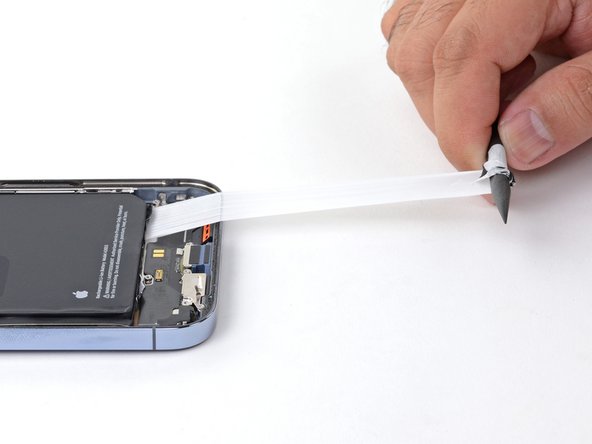

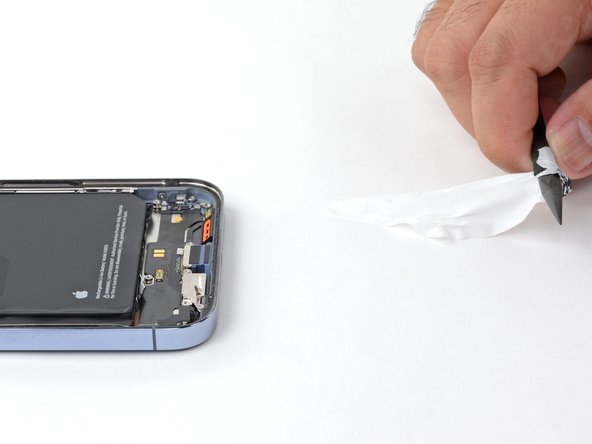

步骤18:拉掉顶部2条胶带

  • 使用头镊子和三角撬片从电池顶部边缘撕下剩余的两个电池胶带。
  • 使用与之前相同的步骤,拉动剩余的两个胶带,一次一个,拉伸并去除固定电池的剩余胶带。尽量不要粘在机器上。
  • 当最后的胶带出来时,小心将电池掉出。

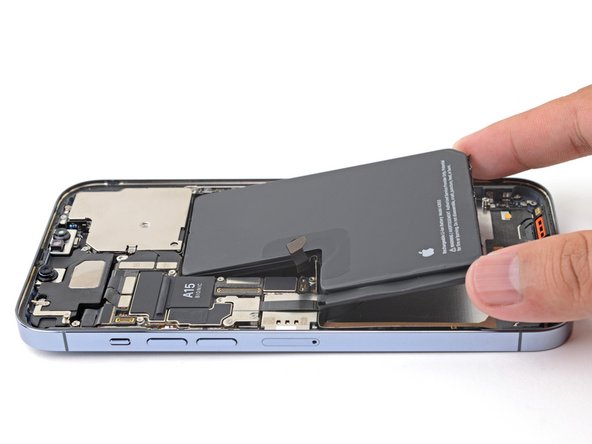

步骤19:取出电池

  • 取出电池。
  • 如果手机中残留有酒精溶液,请在安装新电池之前用滤纸或无绒布小心地将其擦掉,或让其风干。
  • 如果你的新电池未预装胶条,请先贴上胶条在装入。
  • 换电池操作结束。
  • 注意:安装电池后请先测试正常开机,无问题后再进行安装操作。
