iPhone XS Max 换电池教程

iPhone XS Max 换电池换屏幕教程

iPhone 电池最低可容纳80%的电量,大约可进行500个充电周期,对于大多数用户而言,这大约可持续18-24个月。之后你的iPhone可能需要更频繁地充电,而iOS可能会警告你性能受到影响(换句话说,你的手机运行速度会变慢)。

注意:维修后即使使用原装的Apple零件,你的iPhone 电池信息菜单会显示“正品”字样,您可以放心地忽略该警告。


步骤1:拧下五角螺丝

  • 在开始之前,请将 iPhone 电池电量降至 25% 以下。如果意外刺破,充电的锂离子电池可能会有危险。
  • 在开始拆卸之前关闭 iPhone。
  • 卸下 iPhone 底部边缘的两颗 6.9 毫米长的梅花型螺丝。
  • 打开 iPhone 的显示屏会破坏其防水密封。在继续执行此步骤之前准备好更换密封件,或者如果你在未更换密封件的情况下重新组装 iPhone,请注意避免接触液体。

步骤2:抬起屏幕插入撬片

  • 慢慢向上拉吸盘,在前面板和后壳之间形成一个小缝隙。
  • 将撬片插入缝隙中。
  • 防水粘合剂非常牢固情况,需用点力。如果你在打开缝隙时遇到困难,请用电吹风加热一下,在进行操作。

步骤3:分离屏幕

  • 显示器的顶部边缘用胶水和夹子固定。
  • 可以先用吹风机加热屏幕四周。
  • 将你的三角撬片插入手机的右边缘,划开屏幕边缘,环绕一周。
  • 同样不要将撬片插入超过 3 毫米,否则可能会损坏前面板传感器阵列。

步骤4:直立屏幕

  • 就像书的封面一样,从右侧向上翻起显示屏,打开 iPhone。
  • 暂时不要尝试完全分离显示屏,因为几条易碎的屏幕线仍连接在iPhone 的主板。
  • 在打开屏幕后,将显示屏靠在某物上以保持其直立支撑。
  • 在重新组装过程中,将显示屏放置到位,将夹子沿顶部边缘对齐,并小心地将顶部边缘按入到位,然后再将显示屏的其余部分向下扣。如果不能轻松卡入到位,请检查显示屏周边夹子的状况,并确保它们没有弯曲。

步骤5:取下接口盖板支架

  • 卸下固定接口盖板支架的四个Y000螺钉,长度如下
  • 两个1.1毫米螺钉,一个1.5毫米螺钉,一个3.7毫米螺钉
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone。

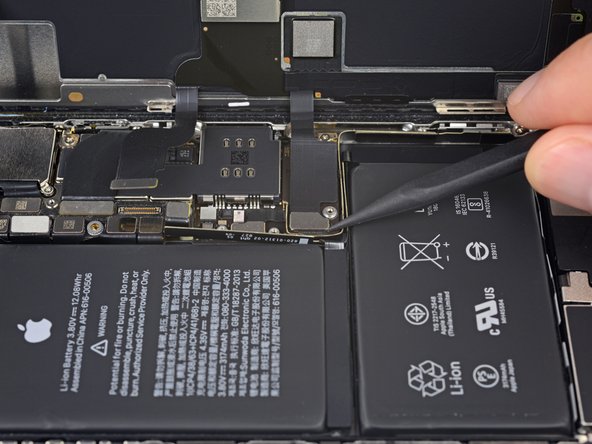

步骤6:断开电池

  • 使用尖头撬棒或指甲将电池接口从插座中撬起。
  • 尽量不要损坏围绕其他电路板连接的黑色硅胶密封。这些密封件提供额外的保护,防止水和灰尘侵入。
  • 将接口稍微弯曲远离主板,以防止它在维修期间意外接触插座。

步骤7:取下显示屏排线盖板

  • 卸下显示屏排线盖板的三个Y000螺钉。
  • 两个1.1毫米螺钉,一个1.5毫米螺钉。
  • 取下盖板。

步骤8:断开前传感器接口

  • 使用撬棒或指甲断开前传感器组件排线接口。

步骤9:断开显示屏排线

  • 用撬棒或指甲断开显示屏排线的接口。
  • 要重新连接这样的按压接口,请小心对齐并向下按压一侧,直至其卡入到位,然后在另一侧重复。不要压在中间。如果接口未对准,针脚可能会弯曲,从而造成永久性损坏。

步骤10:断开数字触控排线

  • 用撬棒或指甲断开数字转换器排线接口。
  • 如果维修后屏幕的任何部分对触摸均没有反应,请断开电池接口,然后重新安装此连接器,确保其完全卡入到位,并且插槽中没有灰尘或其它障碍物。

步骤11:移除前传感器排线

  • 小心抬起排线,排线上有胶粘贴,小心分离排线。

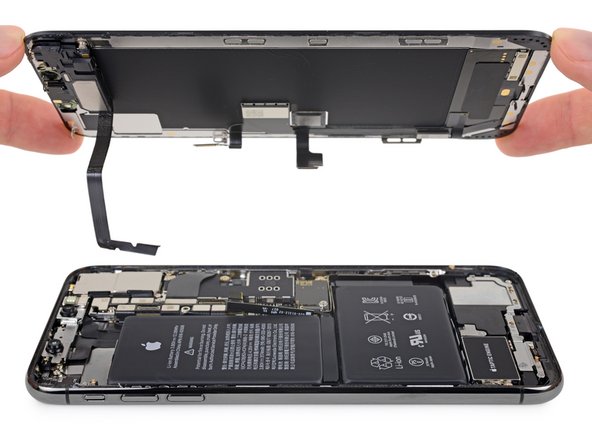

步骤12:移除显示屏总成

  • 卸下显示屏组件。
  • 在重新组装期间,如果你想更换显示器边缘周围的防水胶,请在此处贴上。

后续操作说明

  • 下面的步骤是拆扬声器和振动模块,也有很多人是不拆直接拉胶条的,但是这样很容易拉断胶条。
  • 熟练的情况下可以不拆下面两个部件,直接拉胶条。

步骤13:卸下底部支架螺丝

  • 卸下固定振动模块和主扬声器下方两个支架的五颗 1.4 mm Y000 螺丝。

步骤14:取下底部支架

  • 支架背面有胶。
  • 轻轻抬起并取下支架,小心不要弯曲它。
  • 如有必要,用吹风机或热风枪稍微加热以软化粘合剂。

步骤15:取下扬声器接口盖板

  • 移除固定扬声器接口盖板的 1.3 mm Y000 螺丝。
  • 将扬声器连接器盖推向电池,然后抬起后松开并将其取下。
  • 小心不要用工具捅或刺破电池。

步骤16:断开扬声器连接器

  • 使用撬棒尖端撬起并断开扬声器接口。

步骤17:卸下扬声器螺丝

  • 卸下固定扬声器的三颗螺丝
  • 一颗 2.7 mm 十字螺丝
  • 一颗 2.9 mm 压铆螺柱螺丝
  • 一个3.1 mm 压铆螺柱螺丝
  • 最好使用 iPhone 专用螺丝刀,也可用小号平头螺丝刀来完成,但要格外小心,以确保其不会滑落损坏周围的组件。
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone。

步骤18:移除扬声器

  • 在扬声器的顶部边缘下方插入撬棒,向上轻轻撬起起扬声器。
  • 在撬起扬声器时,使用镊子将塑料条从扬声器的顶部边缘剥离。
  • 如有必要,请稍微加热以软化粘合剂,使贴纸更容易分离。
  • 重新安装扬声器时,请检查排线的位置,确保它不会被压在扬声器下方。
  • 握住扬声器的侧边并将其左右摇动,将粘合剂分离。
  • 将扬声器从 iPhone 的底部边缘拉出,直至粘性垫片分离。
  • 移除扬声器。
  • 扬声器的粘性垫圈不可重复使用。用镊子去掉任何剩余的粘合剂残留物。
  • 为防止水和灰尘侵入,请在重新组装时更换粘性垫圈。用一点酒精和不起毛的布清洁该区域。在扬声器上安装新垫圈,然后安装扬声器。
  • 我自己操作下来只要将扬声器抬起一点保持角度,这样很容易把胶条拉出,然后再按回去,这样操作可以不损坏垫圈。

步骤19:断开振动模块排线接口

  • 使用撬棒将振动模块排线接口向上撬起,并将其从主板上的插座中拔出。

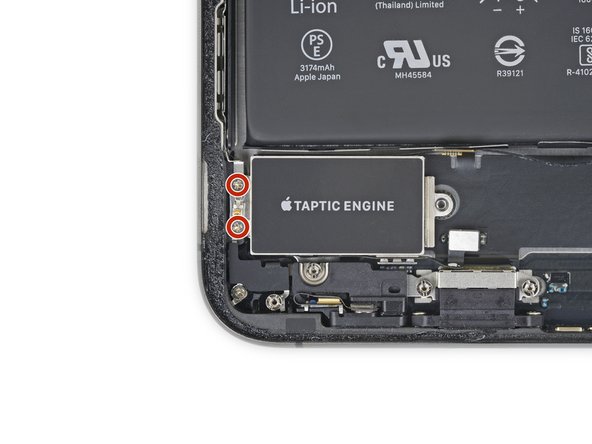

步骤20:移除振动模块

  • 卸下用于固定振动模块的两颗1.9毫米十字螺丝。
  • 抓住塑料条,然后将其小心地提起扬声器。
  • 卸下振动模块组件。
  • 振动模块左侧的接触夹可能会脱落。在 iPhone 中重新安装振动模块之前,请确保已按照所示正确安装它。

步骤21:找到背胶小拉条

  • 电池使用四片拉伸剥离胶条固定到后壳上,一片在顶部,三片在底部,每片胶条末端都有一个黑色拉条,轻轻地粘在电池边缘。
  • 在以下步骤中,你将拉动每个拉条以慢慢拉伸电池下方。这些胶带拉伸时会失去粘性,因此你可以轻松取出电池。
  • 如果小拉条断裂,不要惊慌!这个是经常发生的事情。请按最后说明进行操作。

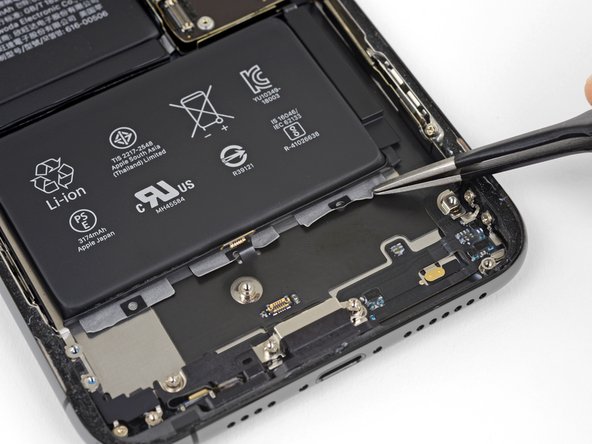

步骤22:移除底部胶条

  • 从电池的底部边缘小心的分离第三块胶带。
  • 先拉除两侧的胶带。
  • 握住 iPhone 的两侧,尽量水平均匀拉动,但不要太用力,给它足够的时间从电池下方拉出。
  • 按照上面方式移除中间的胶带,注意不要将它卡在扬声器的排线上。可用撬片把扬声器的排线压住再拉胶带。
  • 如果胶条断裂,请尝试用手指或钝镊子取回它,然后继续拉动,但不要撬动电池下方。
  • 如果电池下方的任何胶条断裂无法取出,请按此说明进行操作
  • 注意:不要用任何锋利的工具戳电池。被刺破的电池可能会泄漏危险化学品或着火。

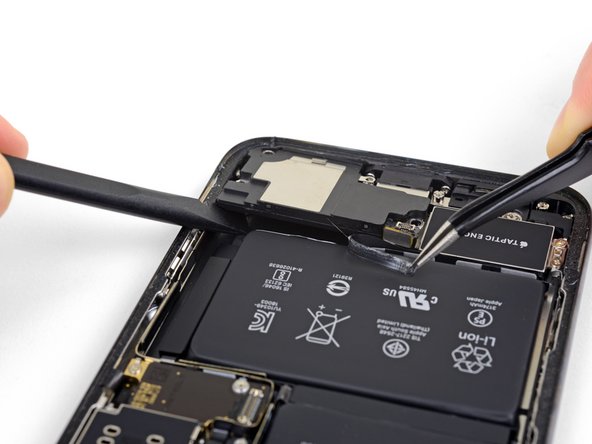

步骤23:移除顶部胶条

  • 剥离位于电池顶部边缘的最后一根胶带。
  • 最后一根胶带非常接近 Face ID 模块。一旦损坏,只能由苹果售后服务修复,所以务必小心!
  • 慢慢拉动,将胶条从电池上拉向 iPhone 的顶部。拉出胶条,尽量不要粘在机器上。

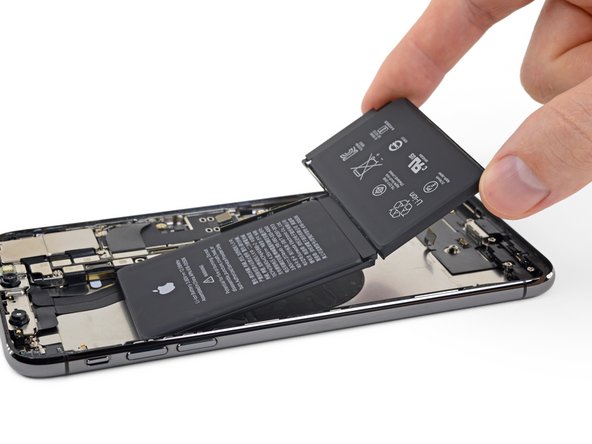

步骤24:取出电池

  • 取出电池。
  • 如果手机中残留有酒精溶液,请在安装新电池之前用滤纸或无绒布小心地将其擦掉,或让其风干。
  • 如果你的新电池未预装胶条,请先贴上胶条在装入。
  • 换电池操作结束。
  • 注意:安装电池后请先测试正常开机,无问题后再进行安装操作。
