iPhone SE 换电池换屏幕教程 SE1

iPhone SE 2016 电池介绍

iPhone SE 的电池容量是 1642mAh,最低可容纳 80% 的电量,大约可进行500个充电周期,对于大多数用户而言,这大约可持续18-24个月。之后你的 iPhone 可能需要更频繁地充电,而 iOS 可能会警告你性能受到影响(换句话说,你的手机运行速度会变慢)。

注意:为了您的安全,请在拆卸设备之前将电池放电至 25% 以下。如果电池在维修过程中意外损坏,这可以降低发生危险热事件的风险。如果您的电池膨胀,请采取适当的预防措施。


步骤1:拧下五角螺丝

  • 在开始之前,请将 iPhone 电池电量降至 25% 以下。如果意外刺破,充电的锂离子电池可能会有危险。
  • 在开始拆卸之前关闭 iPhone。

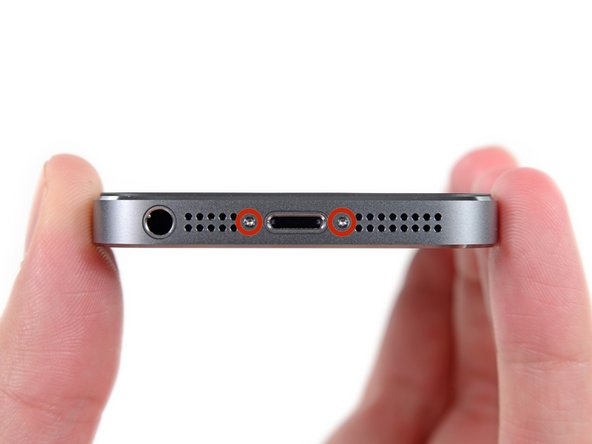

  • 卸下 iPhone 底部边缘的两颗 3.9mm 的梅花型螺丝。
  • 打开 iPhone 的显示屏会破坏其防水密封。在继续执行此步骤之前准备好更换密封件,或者如果你在未更换密封件的情况下重新组装 iPhone,请注意避免接触液体。

步骤2:抬起屏幕插入撬片

  • 可以使用吹风机加热一下屏幕底部边缘。

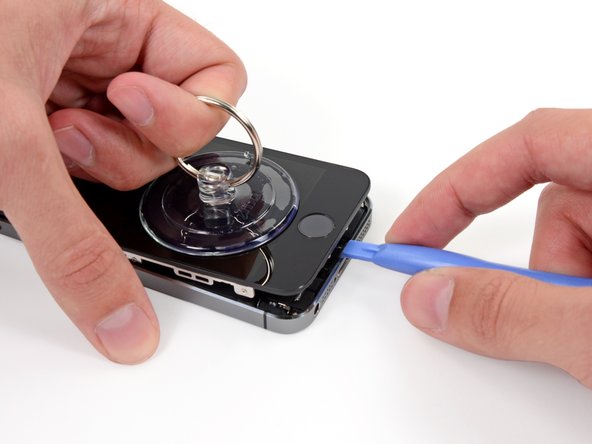

  • 慢慢向上拉吸盘,在前面板和后壳之间形成一个小缝隙。
  • 将撬片插入缝隙中。
  • 当你左手使用吸盘拉动的时候,右手用塑料撬棒在后机壳边缘处,轻轻地撬动,使屏幕和机身分离。
  • 防水粘合剂非常牢固情况,需用点力。如果你在打开缝隙时遇到困难,请用电吹风加热一下,在进行操作。

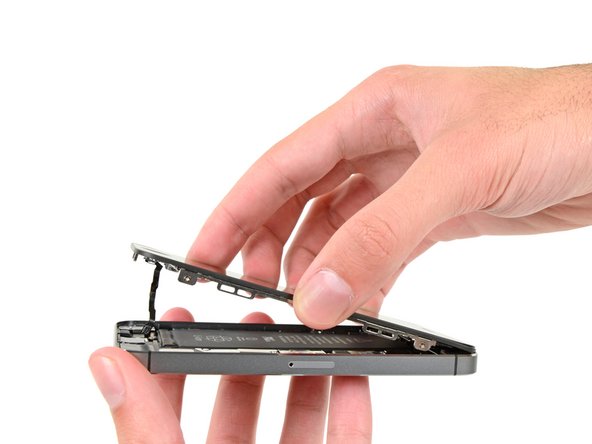

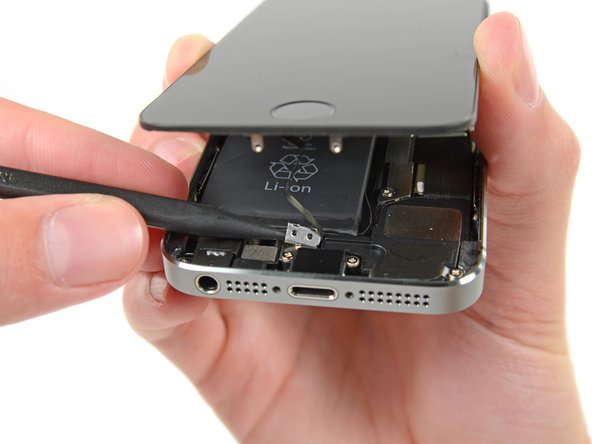

步骤3:移除Touch ID排线支架

  • 稍微打开屏幕,可以看到盖住home键电线的挡板铁片就可以了。
  • 千万不要把屏幕和机身分得太开,因为有一些电线依然连接着屏幕和机身,分得太开会损坏home键电线或及其接口。

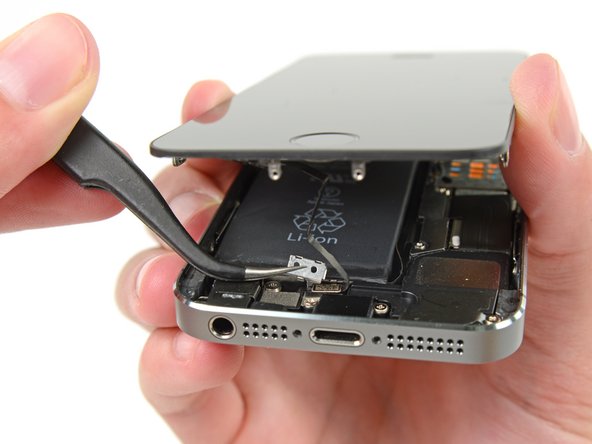

  • 使用手机撬棒推动松下铁片,再用镊子取下来。

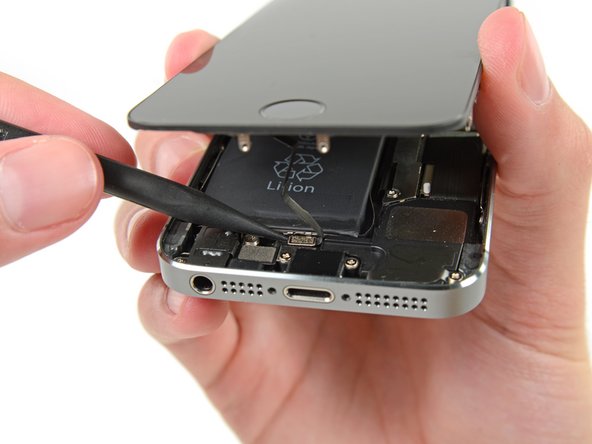

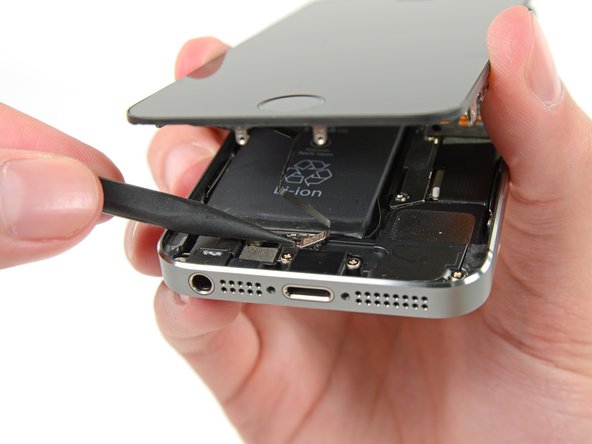

步骤4:断开Home键排线连接器

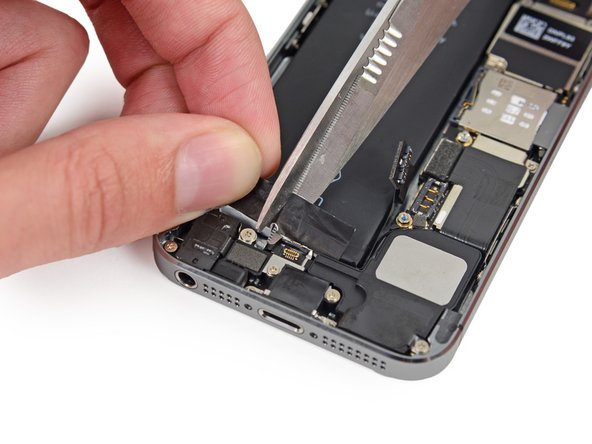

  • 用塑料撬棒尖轻轻把home键排线连接器从接口中撬出来。

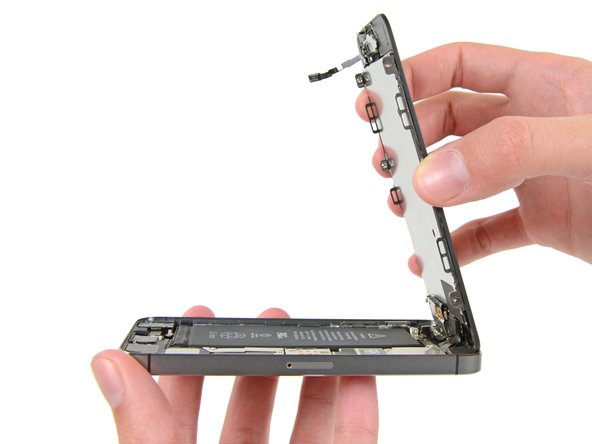

步骤5:直立屏幕

  • 把显示屏立起来,保持跟机身成90度角。在你维修手机的过程中一直保持这个状态。
  • 找一个垂直支撑物,用橡皮筋把显示屏固定住。这会避免在维修过程中显示屏排线的损坏。

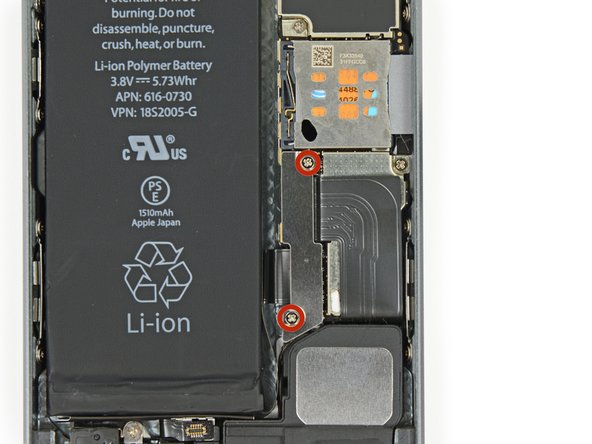

步骤6:移除电池接口挡板

  • 从逻辑主板移除两个固定电池接口挡板
  • 卸下两颗 1.6 mm 十字螺丝。

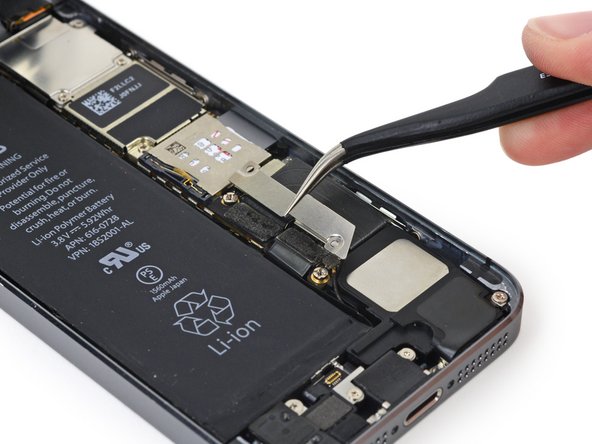

  • 接着移除iPhone金属电池接口挡板。

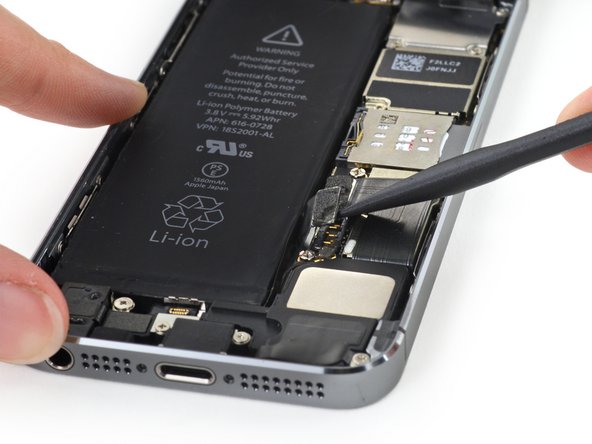

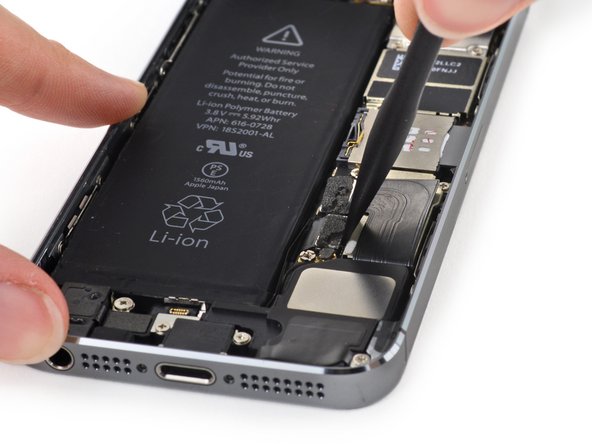

步骤7:断开电池接口

  • 使用尖头撬棒或指甲将电池接口从插座中撬起。
  • 将接口稍微弯曲远离主板,以防止它在维修期间意外接触插座。

步骤8:取下接口盖板支架

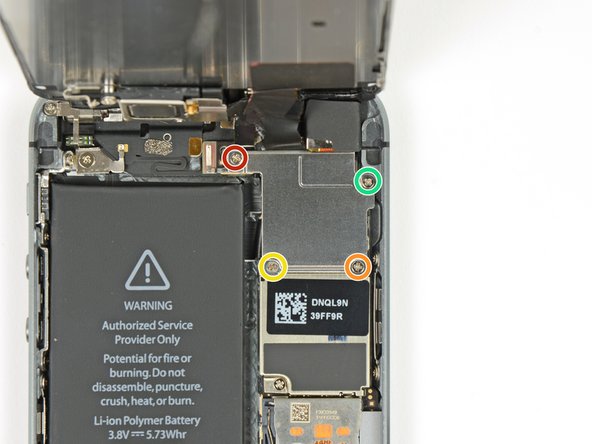

  • 拧下接口盖板的四颗螺丝。
  • 一个 1.7 mm 十字螺丝、一个 1.2 mm 十字螺丝、一个 1.3 mm 十字螺丝、一个 1.7 mm 十字螺丝(无磁)

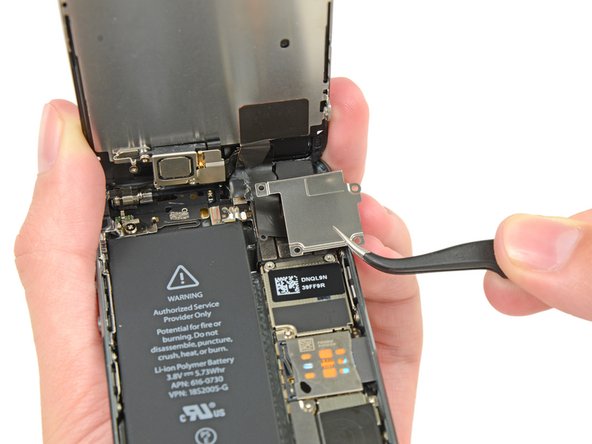

  • 从逻辑主板上取下接口排线盖板。
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone

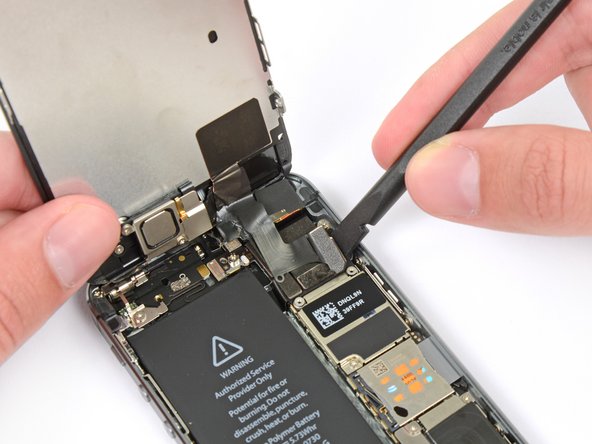

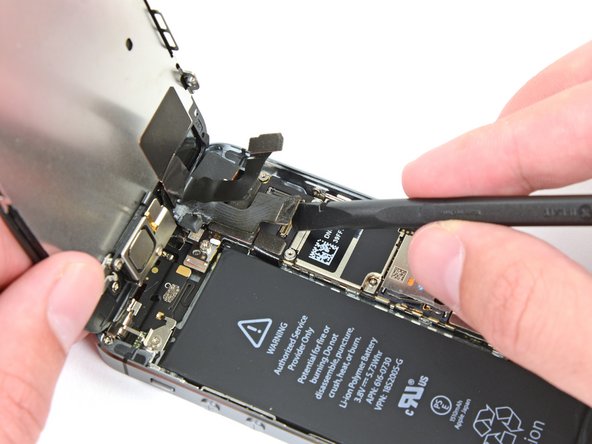

步骤9:断开显示屏和摄像头排线

  • 用塑料平头撬棒把前置摄像头和感应器接口撬开。
  • 用塑料平头撬棒把显示屏排线接口撬开。
  • 重新连接这样的按压接口,请小心对齐并向下按压一侧,直至其卡入到位,然后在另一侧重复。不要压在中间。如果接口未对准,针脚可能会弯曲,从而造成永久性损坏。

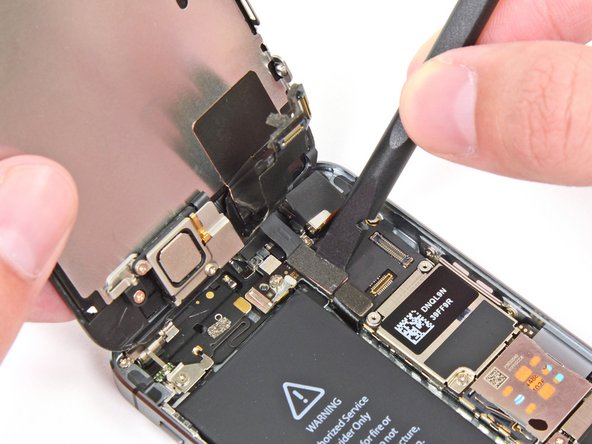

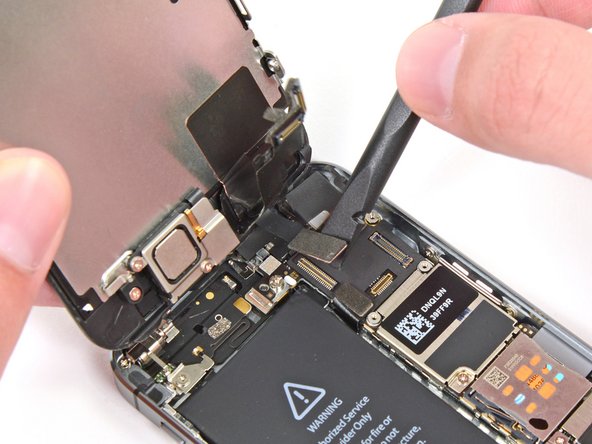

步骤10:断开触控排线

  • 用塑料平头撬棒把,分离触控排线连接器。

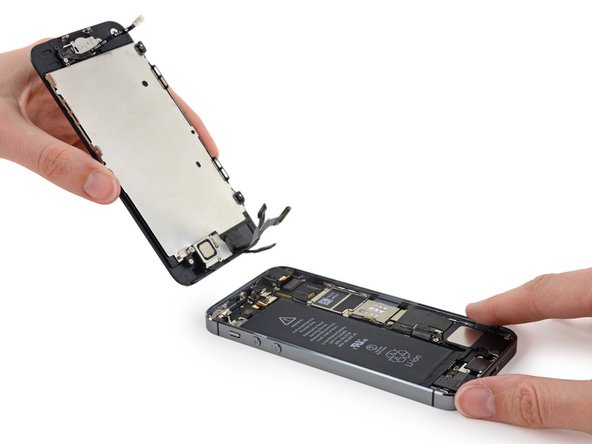

步骤11:移除显示屏总成

  • 卸下显示屏组件。
  • 在重新组装期间,如果你想更换显示器边缘周围的防水胶,请在此处贴上。

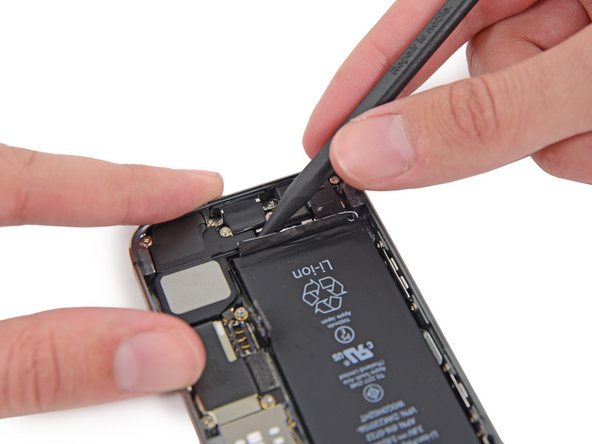

步骤12:移除底部胶条

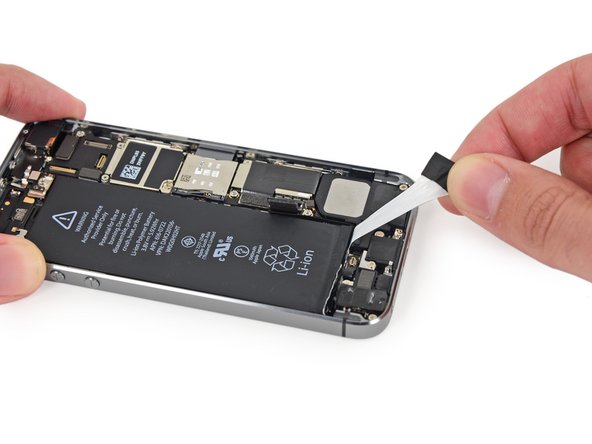

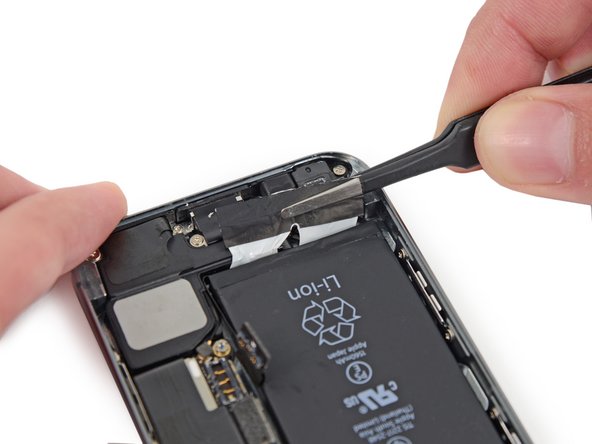

  • 从电池的底部边缘小心的分离两块胶带。
  • 握住 iPhone 的两侧,尽量水平均匀拉动,但不要太用力,给它足够的时间从电池下方拉出。
  • 按照上面方式移除两块胶带。
  • 如果胶条断裂,请尝试用手指或钝镊子取回它,然后继续拉动,但不要撬动电池下方。
  • 如果电池下方的任何胶条断裂无法取出,请按此说明进行操作
  • 注意:不要用任何锋利的工具戳电池。被刺破的电池可能会泄漏危险化学品或着火。

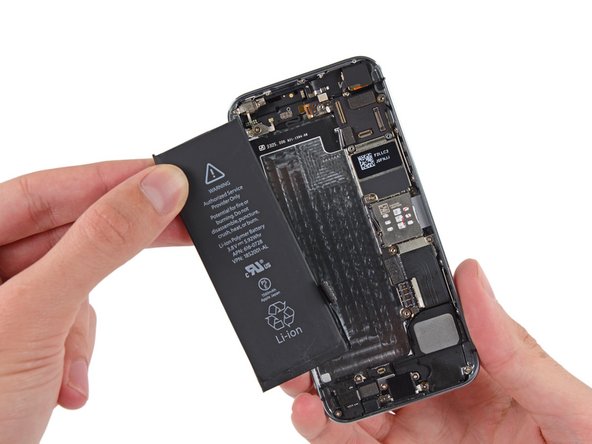

步骤13:取出电池

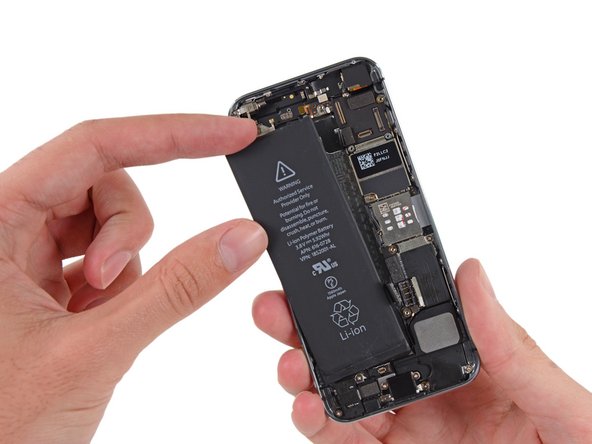

  • 取出电池。
  • 如果手机中残留有酒精溶液,请在安装新电池之前用滤纸或无绒布小心地将其擦掉,或让其风干。
  • 如果你的新电池未预装胶条,请先贴上胶条在装入。
  • 换电池操作结束。
  • 注意:安装电池后请先测试正常开机,无问题后再进行安装操作。
