iPhone SE 换电池换屏幕教程 SE2

iPhone SE 2020 电池介绍

iPhone SE 的电池容量是 1821mAh,最低可容纳 80% 的电量,大约可进行500个充电周期,对于大多数用户而言,这大约可持续18-24个月。之后你的 iPhone 可能需要更频繁地充电,而 iOS 可能会警告你性能受到影响(换句话说,你的手机运行速度会变慢)。

注意:为了您的安全,请在拆卸设备之前将电池放电至 25% 以下。如果电池在维修过程中意外损坏,这可以降低发生危险热事件的风险。如果您的电池膨胀,请采取适当的预防措施。


步骤1:拧下五角螺丝

  • 在开始之前,请将 iPhone 电池电量降至 25% 以下。如果意外刺破,充电的锂离子电池可能会有危险。
  • 在开始拆卸之前关闭 iPhone。
  • 卸下 iPhone 底部边缘的两颗 3.5mm 长的梅花型螺丝。
  • 打开 iPhone 的显示屏会破坏其防水密封。在继续执行此步骤之前准备好更换密封件,或者如果你在未更换密封件的情况下重新组装 iPhone,请注意避免接触液体。

步骤2:抬起屏幕插入撬片

  • 慢慢向上拉吸盘,在前面板和后壳之间形成一个小缝隙。
  • 将撬片插入缝隙中。
  • 防水粘合剂非常牢固情况,需用点力。如果你在打开缝隙时遇到困难,请用电吹风加热一下,在进行操作。

步骤3:分离屏幕

  • 显示器的顶部边缘用胶水和夹子固定。
  • 可以先用吹风机加热屏幕四周。
  • 将你的三角撬片插入手机的右边缘,划开屏幕边缘,环绕一周。
  • 同样不要将撬片插入超过 3 毫米,否则可能会损坏前面板传感器阵列。

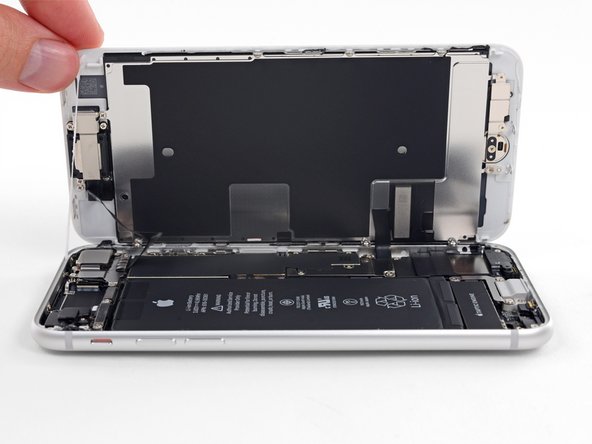

步骤4:直立屏幕

  • 就像书的封面一样,从右侧向上翻起显示屏,打开 iPhone。
  • 暂时不要尝试完全分离显示屏,因为几条易碎的屏幕线仍连接在iPhone 的主板。
  • 在打开屏幕后,将显示屏靠在某物上以保持其直立支撑。
  • 在重新组装过程中,将显示屏放置到位,将夹子沿顶部边缘对齐,并小心地将顶部边缘按入到位,然后再将显示屏的其余部分向下扣。如果不能轻松卡入到位,请检查显示屏周边夹子的状况,并确保它们没有弯曲。

步骤5:取下接口盖板支架

  • 拧下接口盖板的四颗螺丝。
  • 两个1.3mm 的螺丝,两个2.8mm 的螺丝。
  • 取下接口支架。
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone。

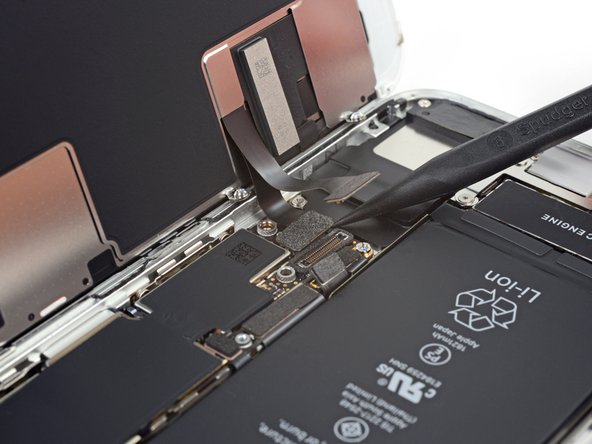

步骤6:断开电池接口

  • 使用尖头撬棒或指甲将电池接口从插座中撬起。
  • 尽量不要损坏围绕其他电路板连接的黑色硅胶密封。这些密封件提供额外的保护,防止水和灰尘侵入。
  • 将接口稍微弯曲远离主板,以防止它在维修期间意外接触插座。

步骤7:断开显示屏排线

  • 用撬棒或指甲断开显示屏排线的接口。
  • 要重新连接这样的按压接口,请小心对齐并向下按压一侧,直至其卡入到位,然后在另一侧重复。不要压在中间。如果接口未对准,针脚可能会弯曲,从而造成永久性损坏。

步骤8:断开数字触控排线

  • 用撬棒或指甲断开数字转换器排线接口。
  • 如果维修后屏幕的任何部分对触摸均没有反应,请断开电池接口,然后重新安装此连接器,确保其完全卡入到位,并且插槽中没有灰尘或其它障碍物。

步骤9:移除传感器支架

  • 卸下保护前面板传感器排线支架上的三个1.3mm 的十字螺丝移除。
  • 移除支架。

步骤10:断开前传感器接口

  • 使用撬棒或指甲断开前传感器组件排线接口。

步骤11:移除显示屏总成

  • 卸下显示屏组件。
  • 在重新组装期间,如果你想更换显示器边缘周围的防水胶,请在此处贴上。

后续操作说明

  • 下面的步骤是拆振动模块,也有很多人是不拆直接拉胶条的,但是这样拉胶条容易拉断。
  • 熟练的情况下可以不拆下这个部件,直接拉胶条,如拉断后也可以按照下面步骤操作。

步骤12:移除 Wi-Fi 天线支架

  • 拧下用于固定振动模块旁边支架的三颗螺丝钉。
  • 一个 1.3mm 的Y000型螺丝钉。
  • 一个 2.7mm 的十字型螺丝钉。
  • 一个 2.9mm 的十字型螺丝钉。
  • 移除天线支架。

步骤13:分离天线排线

  • 用三角撬片将天线柔性排线和扬声器顶部之间轻轻地分离开。
  • 柔性排线的这部分会轻轻地粘附在上面。可以使用吹风机加热软化一下,这样可以更轻松分离柔性电缆。

步骤14:断开天线排线接口

  • 使用撬棒的尖端撬起并断开分集式天线的排线与主板的接口。

步骤15:移除 Wi-Fi 天线

  • 使用撬片在在天线柔性电缆下滑动,支架保持不动。
  • 使用撬棒的尖端撬起并断开天线的排线与其插座的连接,同时使用开口拨片压住插座不被破坏。
  • 重新连接此电线 可能会比较需要技巧。使用镊子夹住柔性电缆,这样接口就和支架对齐了。然后,使用撬棒轻轻地按压,直到夹扣合上。

步骤16:卸下振动模块螺丝

  • 拧下用于固定马达的两个螺钉
  • 一个 2.1mm 十字螺丝钉
  • 一个 2.1mm 支座螺丝钉
  • 最好使用 iPhone 专用螺丝刀,也可用小号平头螺丝刀来完成,但要格外小心,以确保其不会滑落损坏周围的组件。
  • 在整个维修过程中,每个螺丝可能长度不同,请确保它准确地回到原来的位置,以免损坏你的 iPhone。

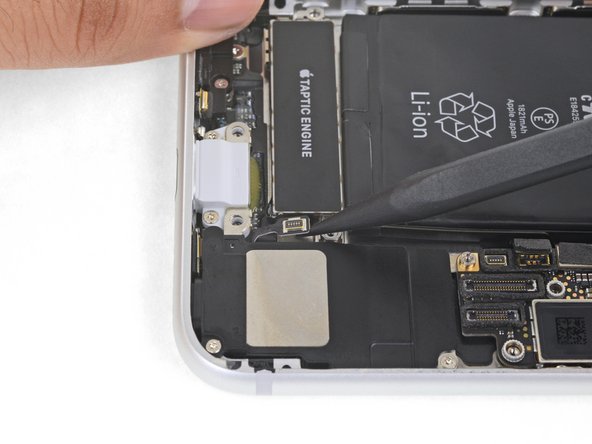

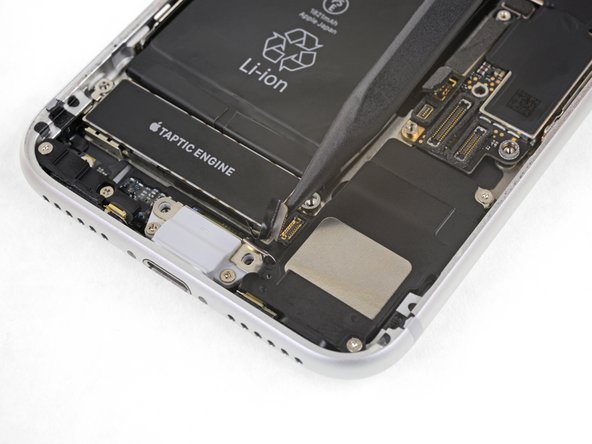

步骤17:断开天线和振动模块接口

  • 使用撬棒的尖端向上撬起天线电缆插座,使其远离下方的振动模块连接器接口。
  • 使用撬棒的尖端撬起并断开振动模块的连接口。

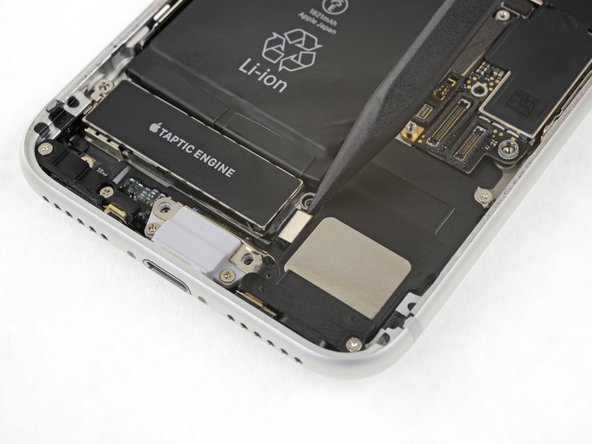

步骤18:移除振动模块

  • 将振动模块移出。

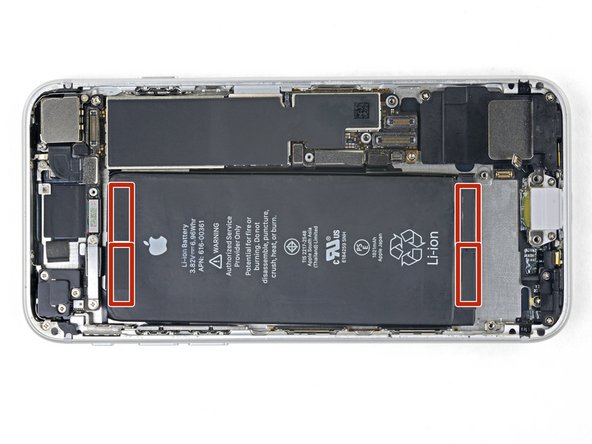

步骤19:找到背胶小拉条

  • iPhone SE 的电池通过四块粘合胶带固定在后壳上,顶部和底部各两片。
  • 每块粘合胶带的末端都有一个黑色拉条,它轻轻的粘在电池的边缘。

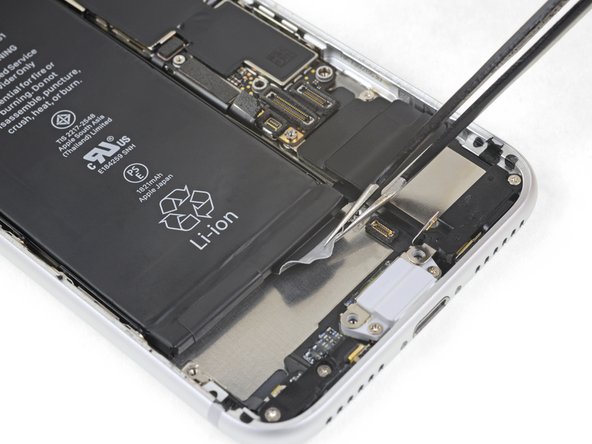

步骤20:移除底部胶条

  • 从电池的底部边缘小心的分离两块胶带。
  • 握住 iPhone 的两侧,尽量水平均匀拉动,但不要太用力,给它足够的时间从电池下方拉出。
  • 按照上面方式移除两块胶带。
  • 如果胶条断裂,请尝试用手指或钝镊子取回它,然后继续拉动,但不要撬动电池下方。
  • 如果电池下方的任何胶条断裂无法取出,请按此说明进行操作
  • 注意:不要用任何锋利的工具戳电池。被刺破的电池可能会泄漏危险化学品或着火。

步骤21:移除顶部胶带

  • 从电池的顶部边缘小心的分离两块胶带。
  • 使用头镊子从电池顶部边缘撕下剩余的胶带。
  • 使用与之前相同的步骤,慢慢拉动,将胶带从电池上拉向 iPhone 的顶部。尽量不要粘在机器上。

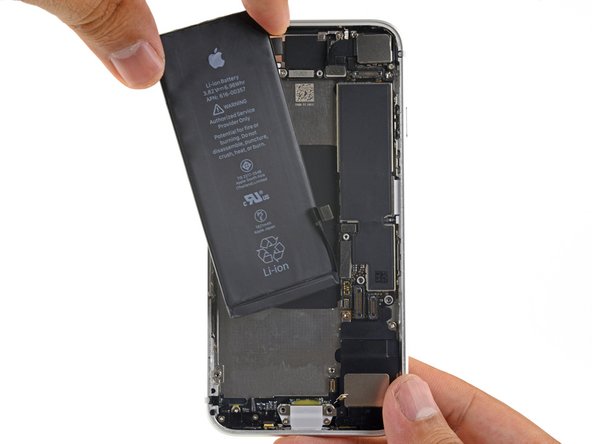

步骤22:取出电池

  • 取出电池。
  • 如果手机中残留有酒精溶液,请在安装新电池之前用滤纸或无绒布小心地将其擦掉,或让其风干。
  • 如果你的新电池未预装胶条,请先贴上胶条在装入。
  • 换电池操作结束。
  • 注意:安装电池后请先测试正常开机,无问题后再进行安装操作。
