iPhone 13 Pro 拆解维修教程

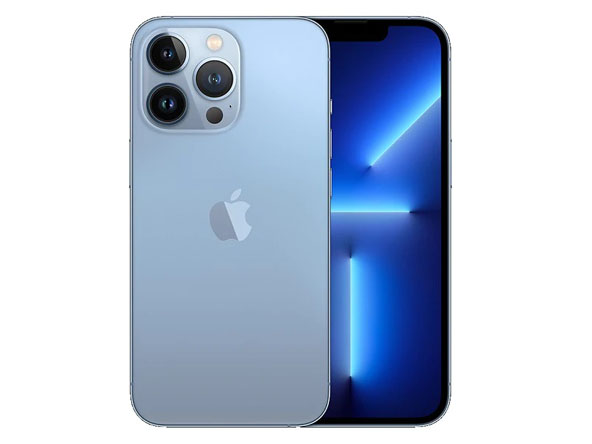

虽然普通款和迷你款获得了这一代的一些很酷的新技术,但 iPhone 13 Pro 拥有最完善功能,这是菜单上的内容:

  • A15仿生芯片:拥有全新的5核GPU、6核CPU以及16核神经网络引擎
  • 6.1英寸(2532 × 1170 像素) 超视网膜XDR OLED显示屏,附带ProMotion
  • 1200万像素三摄像头系统:拥有超广角 (ƒ/1.8)、广角 (ƒ/1.5) 以及3 倍长焦 (ƒ/2.8) 摄像头,另外还具备一个激光雷达扫描仪模块
  • 6GB内存与128GB板载存储(最高可选1TB)
  • Sub-6 GHz 5G(和美版的毫米波)、4×4 MIMO LTE、2×2 MIMO 802.11ax Wi-Fi 6、蓝牙5.0、UWB和 NFC
  • 15瓦MagSafe无线充电
  • IP68 等级防尘防水

步骤1

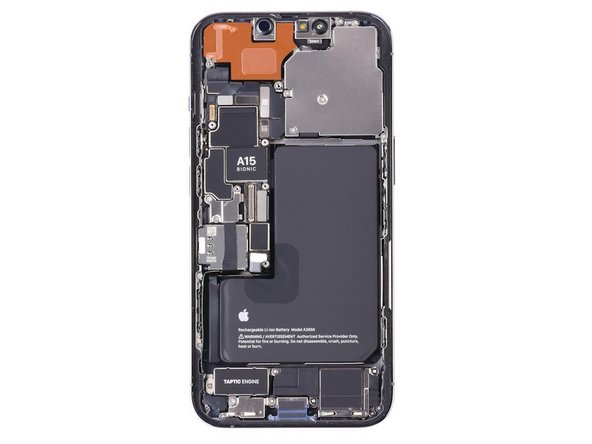

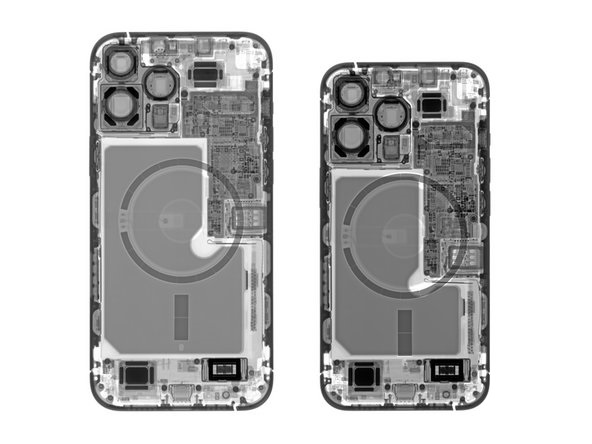

  • 与iPhone 13 Pro Max相比,这款iPhone 13 Pro更适合我们的拆解。大小不重要,内部结构才重要!
  • 相信在不远的将来iPhone会内置X光功能或比如14个镜头。
  • 可以看到两个L型的电池,用尽了内部可以用的每一毫米。我们第一次见到还是在iPhone XS上。
  • 我们还看到用于传感器位移式光学图像防抖功能的磁铁,十分袖珍的主板,以及可能是变小了的振动模块。

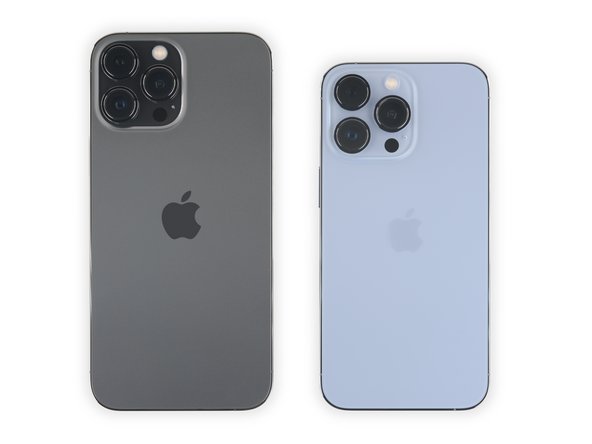

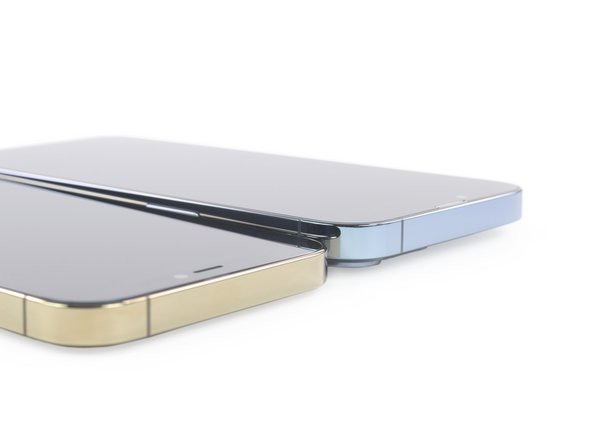

  • 从外观上看,幸运数字13要比去年的12显得有些臃肿。摄像头凸起的高度过高以至于没有办法平放在平面上!不过12也不行。
  • 希望额外加入的微距对焦功能有助于证明他的合理性。

步骤2

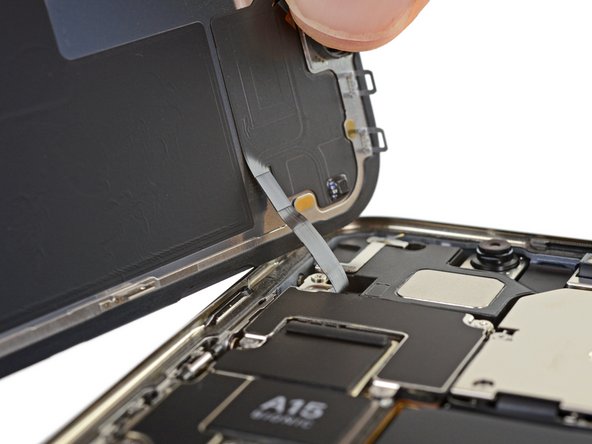

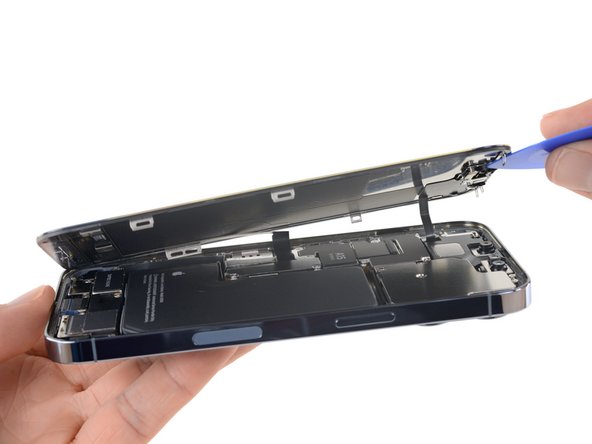

  • 13 Pro继承了我们最喜欢的打开智能手机的方式之一。先将显示屏取下,就像打开一本书一样。
  • 在里面,我们立即发现了一些惊喜——这里有一些很漂亮的标签!这几乎就像它们在期待着我们一样。
  • 首先,数字化仪和显示排线似乎已经合为一体。上方的传感器排线集成在了顶部附近(它们实在是太细太短了)。
  • 振动模块看起来比12 Pro的要小一些,但实际上它变大了,13 Pro上的重量和体积分别是6.3克和869.4mm³,而12 Pro上的是4.8克和764.27mm³。

步骤3

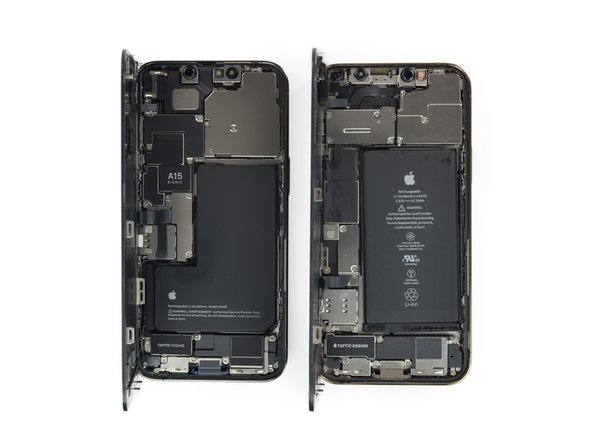

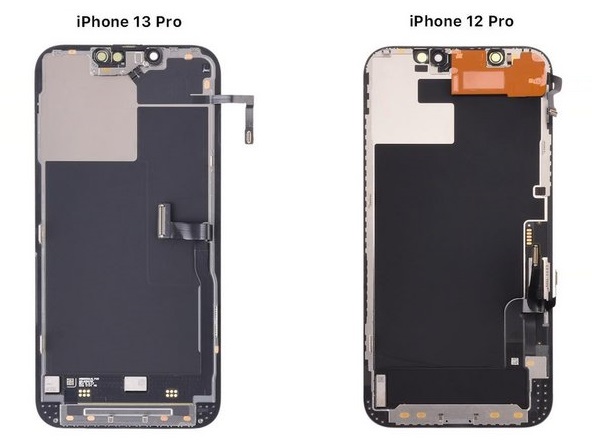

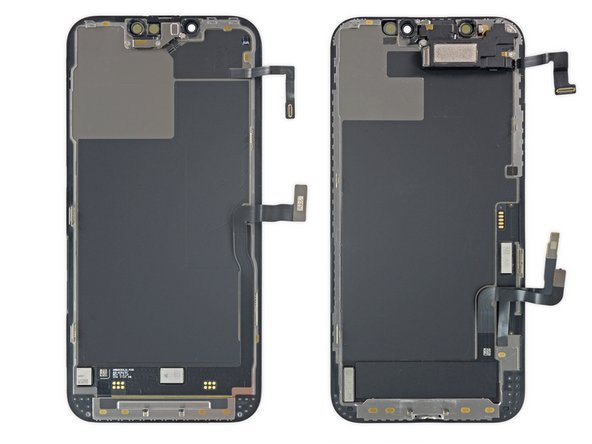

  • 让我们找出13 Pro(左图)和12 Pro(右图)之间的区别吧。首先:不再安装在显示屏上的听筒扬声器!这样一来,更换显示屏就变得更容易了,但是随之而来的是更换听筒扬声器变复杂了(稍后会有详细介绍!)
  • 其次,我们少了一根连接线(事实上,我们没有注意到12 Pro Max上同样也少了一根连接线!)
  • 我们认为iPhone 13正在使用“触摸集成OLED面板”,顾名思义,它结合了显示屏的触摸层和OLED显示层——这一举措减少了成本、材料、厚度以及你可能会意外撕裂的连接线数量。整洁!
  • 与12 Pro相比,13 Pro上的 “刘海” 窄了20%,这要归功于Face ID的泛光感应元件和点阵投影仪合二为一!(在后续部分会有详细介绍!)

步骤4

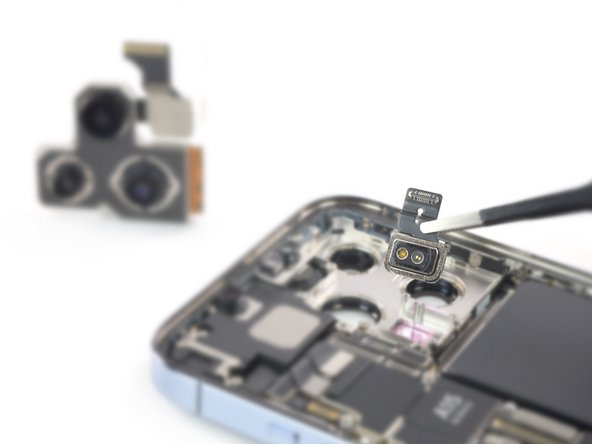

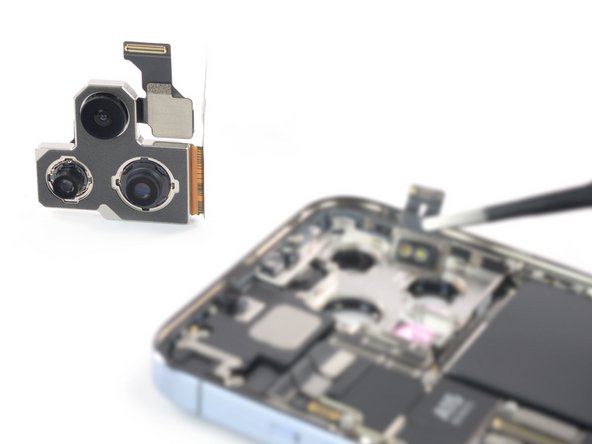

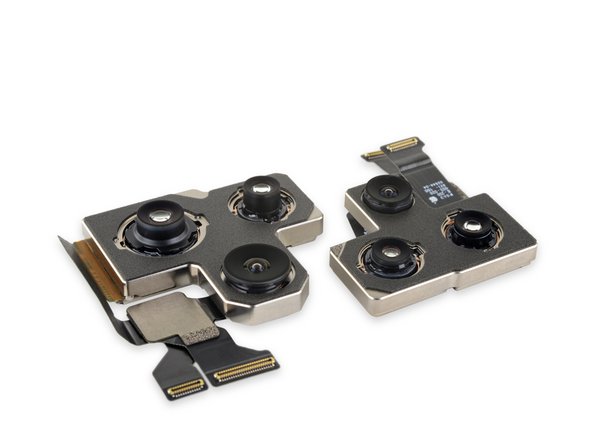

  • 我们也可以改变焦点!我们在电影模式上的造诣让激光雷达怀疑地瞥了一眼笨重的三摄相机模组。
  • 与普通版的iPhone不同,今年Pro系列的相机镜头排列看起来与去年的相同(并且明显比12 Pro的镜头阵列更加强大)。怎么才能让别人知道你升级了新手机呢?
  • 对于我们这些仍持有过去的iPhone、iPad以及Mac的人来说,也许可以买到一些打折的维修套件——使用代码SKIP20获得20%的Apple维修套件折扣。更换你损耗了的电池或是破裂的屏幕,同时省钱和环保!
  • 难怪拥有这样的凸起。这些镜头以收集尽可能多的光线,提高画质。

步骤5

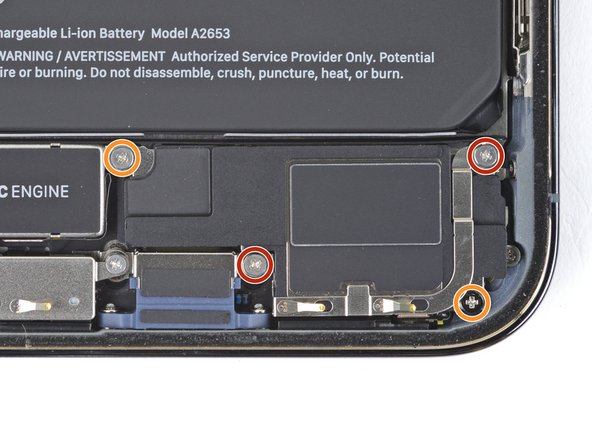

  • 我们拆掉了扬声器和振动模块来暴露出电池。
  • 电池上干净、简约的印刷拆下电池一样干净、简约。我们不得不高度赞扬电池易拉胶。

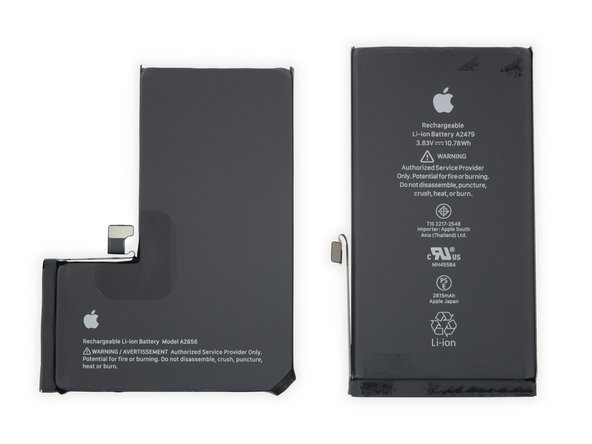

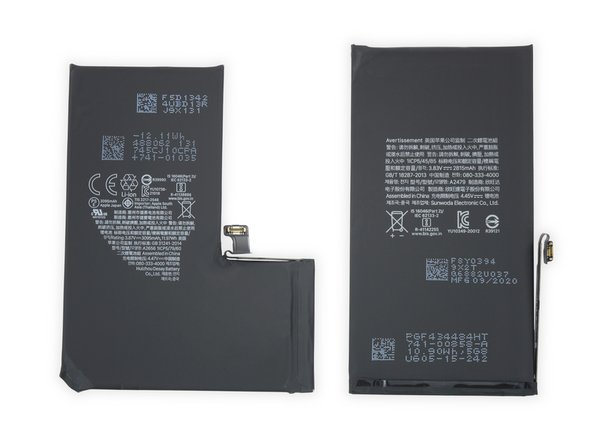

  • 与iPhone 12 Pro(和非Pro)中的10.78Wh矩形电池相比,这个硕大的L形电池容量为11.97Wh,但是不及标准的12.54Wh矩形电池。
  • 新iPhone的屏幕可以小口的抿电池,从而延长了电池的寿命。
  • 但是以上这三者都无法与小米11中17.8Wh的庞然大物相提并论,更不用说三星了。

步骤6

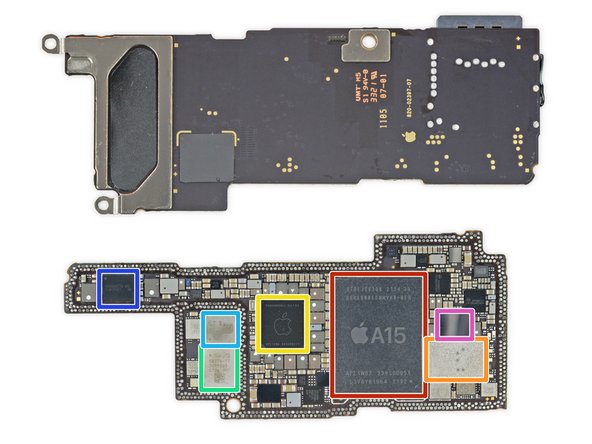

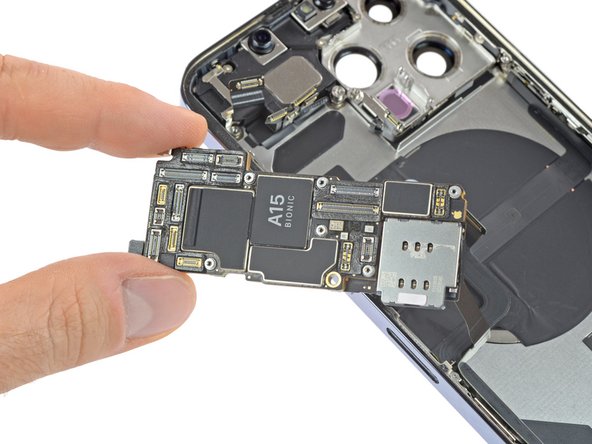

今年的双层主板甚至更小,不幸的是SIM卡槽现在被焊接在了主板上。无论如何,让我们来看看表面上都躺着哪些芯片:

  • Apple APL1W07 A15 仿生芯片堆叠封装在很可能是6 GB的海力士LPDDR4x SDRAM上
  • Apple/USI U1 UWB芯片
  • Apple APL1098 电源管理IC
  • Skyworks SKY58276-17 前端模块
  • Skyworks SKY58271-19 前端模块
  • Apple 338S00770-B0 电源管理IC
  • 意法半导体 STB601A05 电源管理IC

步骤7

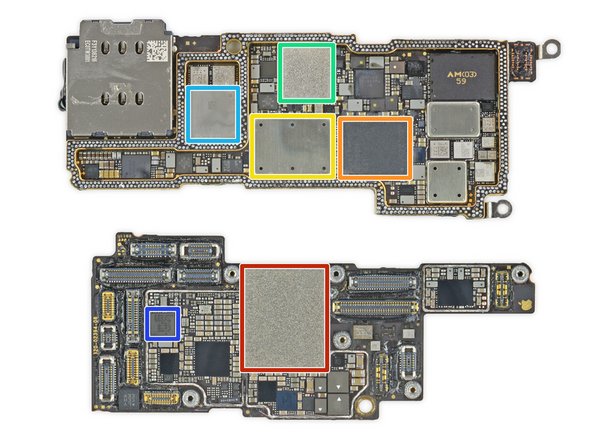

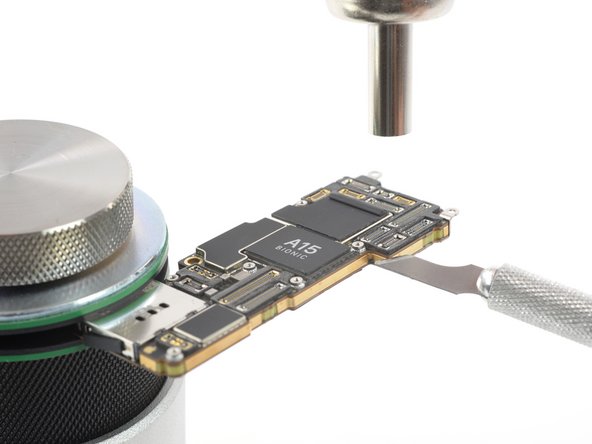

用热风加热,以下是我们在这个硅三明治内部的发现:

  • 128 GB 铠侠 NAND 闪存
  • 高通 SDX60M 5G 调制解调器
  • 极有可能是高通 SDR868 5G 射频收发器
  • USI 339S00761 WiFi/蓝牙模块
  • 高通 AFEM-8215 前端模块
  • 恩智浦半导体 SN210V 带安全元件的NFC控制器

步骤8

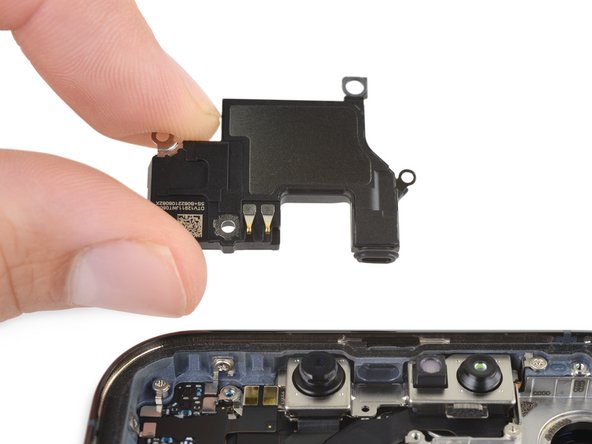

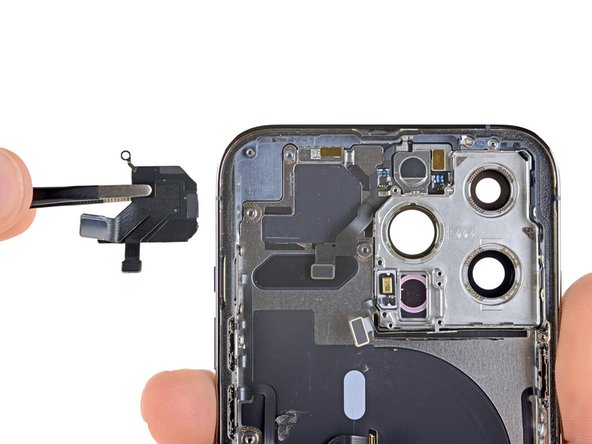

  • 在顶部,我们找到了重新排布的听筒扬声器,配有可爱的小鼻子。这个鼻子位于前置摄像头和Face ID之间,并连接到将声音从显示屏顶部引导出来的通道。
  • 虽然我们喜欢简单的弹簧触点,但这款扬声器的一个支架螺丝被困在主板下方,这意味着你必须取下主板才能更换扬声器!这些叠层真是相当的令修理抓狂……
  • 由于连接线在上述的听筒扬声器下方(同样位于主板下方),前置摄像头——新的、缩小的 “刘海” 的推动者——并不是非常容易访问的元件。
  • 在取出所有的主要零件后,我们在金属中框中发现了一个拥有自己的凹槽的零件。我们猜测它是一个UWB天线。

步骤9

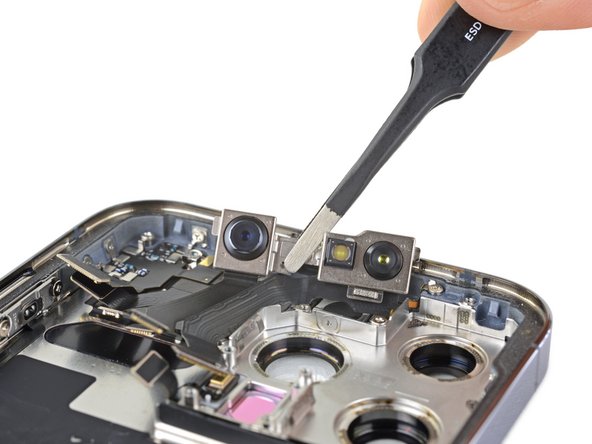

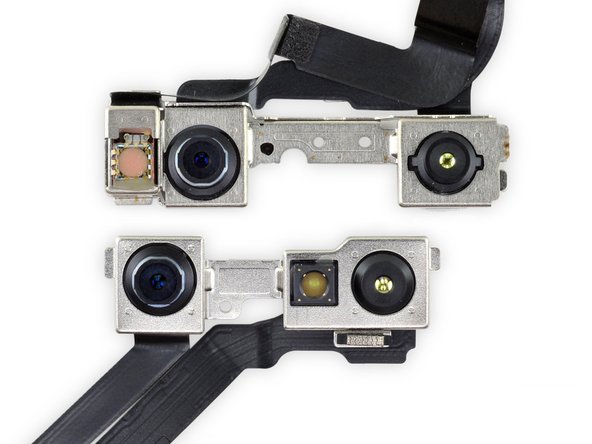

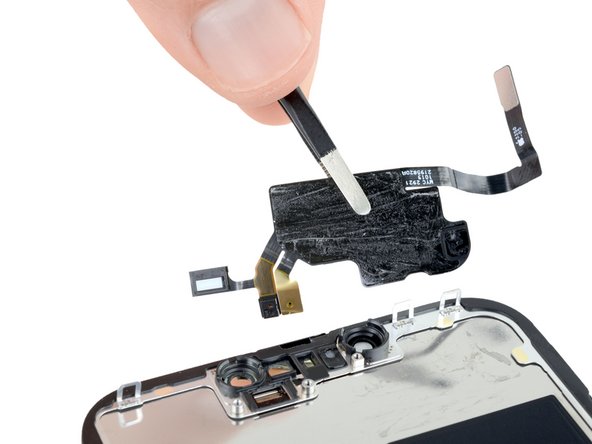

  • 关于前置摄像头:今年的点阵投影仪从模块的边缘移到了中心,但是它也有一个小秘密。

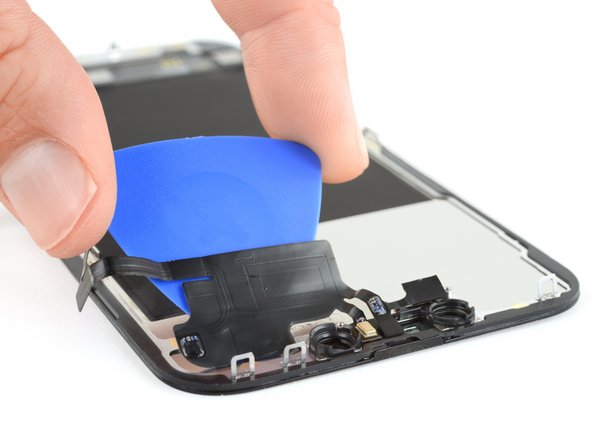

  • 泛光感应组件,以前与显示器集成 (也是 Face ID 的必要组件) 现在集成到了前置摄像头模块中。
  • 随着显示组件与 Face ID分离,你可能会认为显示和 Face ID 交换比以往任何时候都容易!
  • 即使我们断开前置相机组件的连接,Face ID 也能正常工作。但是,任何涉及显示屏更换的操作都会使Face ID瘫痪。 我们尝试移植旧显示屏上的传感器到Face ID上,但都失败了,显示器的序列号与手机绑定了。
  • 总而言之:除非Apple在软件中修改此行为,否则Apple授权维修之外的屏幕更换将会失去所有的Face ID功能。
  • 2021/12更新苹果在iOS15.2推出了自行维修的计划,现在你可以在不损失FaceID的功能下自己进行维修iPhone 13的屏幕。
  • 当你使用副厂屏幕时,仍会出现有关屏幕的重要讯息并显示无法验证此iPhone是否有正版的Apple萤幕。

步骤10

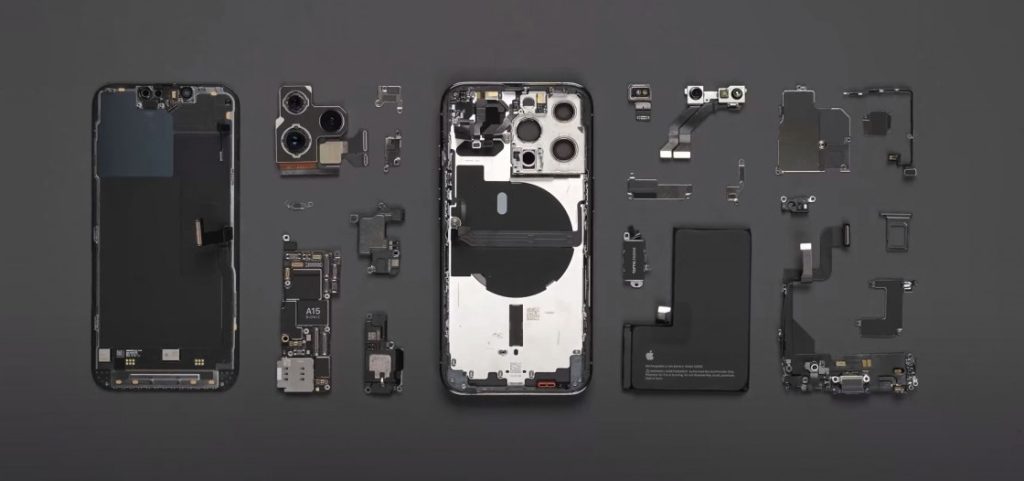

这款看起来很熟悉的手机中有很多新东西! 到目前为止,我们已经看到。

  • 一款精美的新显示器,有两个升级:高/可变刷新率技术,以及OLED+触摸的组合。
  • 重新布局的听筒扬声器,进一步降低了显示器更换的复杂性,并为较小的 “刘海” 腾出空间。
  • 在非 Max 尺寸手机中回归的熟悉的L形电池。
  • 考虑到所有这些,这款iPhone 13 Pro 在最重要的环节上表现如何?
