10 月 18 日，2026 年 OCP 全球峰会上，英特尔数据中心系统与解决方案业务企业副总裁 Nic Dubé 给硅光子起了一个颇为霸气的外号——「黄金之锤」。他表示，关于硅光子将成为行业标准的讨论已经持续了很长时间，而英特尔团队正在夜以继日地工作，力争在未来几年内把它变成现实。这场演讲里最硬的一句话是：英特尔是目前唯一一家能以 12 英寸（300mm）磷化铟（InP）硅光子技术、面向整个行业大规模供货的晶圆厂。

这话说得相当绝对。要知道，磷化铟恰恰是当前 AI 数据中心光互连产业链上最紧的瓶颈材料之一。英特尔此时亮出「独家量产」的底牌，既是对自身晶圆厂实力的一次展示，也是冲着下一代 AI 集群互连规则去的。

电互连撞墙：AI 集群头顶的三重天花板

Dubé 在演讲中把问题讲得很直白：芯片行业正在三个维度上同时触及极限——传输距离、封装边缘带宽密度、每比特能耗。铜互连在高频下的信号衰减严重，距离一长性能就崩；可插拔光模块虽然把信号换成了光，但它插在交换机面板上，光信号到达芯片之间仍要走一段昂贵的铜线；而每搬运一比特数据消耗的能量，正在吃掉数据中心的功耗预算。

对于急速膨胀的 AI 与高性能计算集群来说，这个问题尤其致命。海量 GPU、CPU 与内存池之间的数据搬运效率，已经直接牵制了整机柜系统的性能上限。这也是为什么近封装光学（NPO）与共封装光学（CPO）被反复提起——把光引擎尽可能挪到计算芯片和网络交换芯片旁边，把高速电信号的传输路径压缩到厘米级。需求侧的压力同样肉眼可见，像 Anthropic 这类公司动辄规划吉瓦级的超大数据中心（此前站内也写过Anthropic 数据中心扩张带来的算力基建需求），算力基建的扩张速度远远跑在了互连技术的迭代前面。

Dubé 的判断是，光学互连 I/O 将在未来数年内真正落地。这不是锦上添花的升级，而是铜线撞墙之后的必然选择。

普通读者可能会问：光纤不是早就铺满机房了吗？确实，机柜之间的骨干链路早就是光信号的天下，但真正难啃的骨头在服务器内部和封装边缘——越靠近计算芯片，铜线反而越密。硅光子要做的，就是把光一直送到芯片门口。

硅会走光，不会发光：磷化铟为什么绕不开

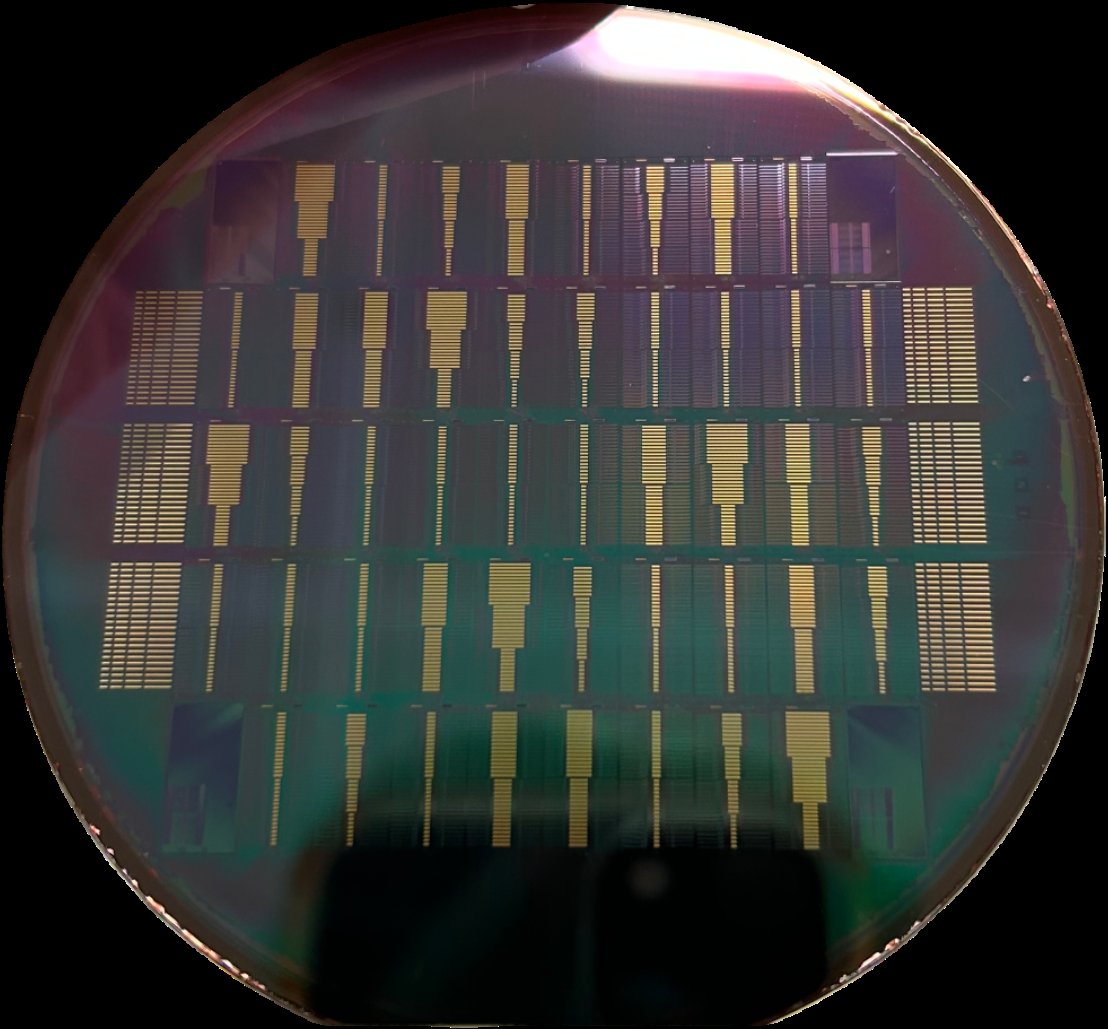

硅光子这个词容易让人产生误解，以为整条光路都靠硅就够了。实际上，硅擅长引导、调制和探测光信号，但它是间接带隙材料，发光效率天生不足，撑不起高性能激光器的角色。硅光系统要完整工作，必须有一个稳定的外部光源——而这正是磷化铟的主场。磷化铟是直接带隙材料，做激光器是它的看家本领，也是整个硅光子系统中不可或缺的光源基础。

问题在于，两种材料体系的制造生态严重脱节。硅基 CMOS 早已全面进入 300mm 晶圆时代，而行业常规的磷化铟衬底至今停留在 150mm 级别。晶圆尺寸、工艺流程、制造基础设施，全都对不上。叠加 AI 数据中心的扩张浪潮，TrendForce 在 2026 年 8 月的分析中就指出，磷化铟供应紧张已经成为光互连产业链必须面对的现实约束。激光芯片供不应求，不是产能不愿意爬坡，而是 150mm 产线的天花板就挂在那里。

从150mm到300mm：不是把衬底做大，而是把光源拉进硅产线

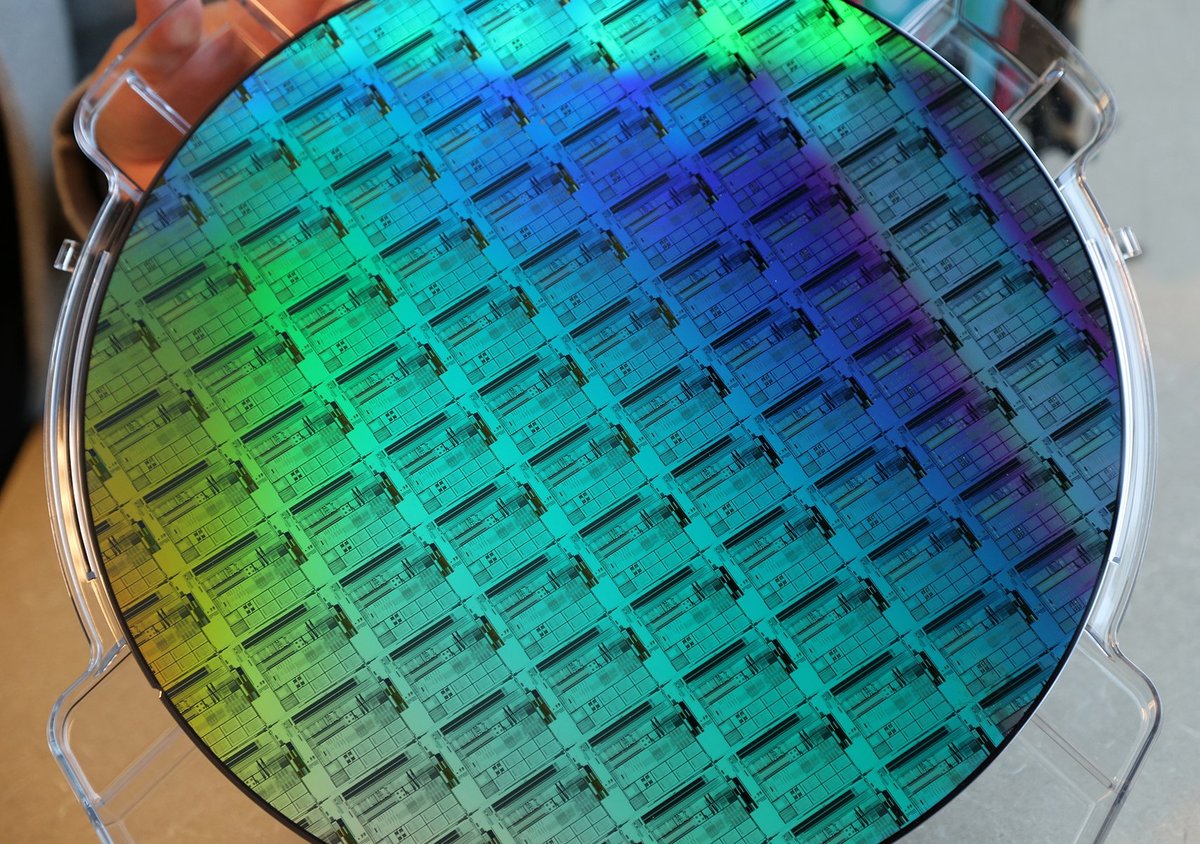

英特尔强调的「12 英寸」，并不是把磷化铟衬底硬拉大到 300mm——那在工艺上极其困难。它的做法是把磷化铟光源技术整合进 300mm 硅晶圆制程，让 300mm 晶圆来承载面向 HPC 与 AI 的 NPO、CPO 功能所需的硅光结构与光源。按英特尔的规划，这条产线将面向整个行业大规模供货，这也是 Dubé 敢自称「高产能晶圆代工厂」的原因。

这笔账从制造效率上很好算：一片 300mm 晶圆的面积约为 150mm 的四倍，单片可承载的器件数量成倍增加，单位器件的制造成本就有了摊薄空间。当然，成本曲线不会因为尺寸一变就立刻下降——异质集成的良率、热管理、光纤耦合和测试效率，每一项都是硬骨头。但方向是明确的：把光源从离散的器件制造，纳入晶圆级的制造范式，用成熟的晶圆级测试和工艺控制体系去消化 AI 时代的光源需求。

800万收发器与3200万激光器：可靠性是最硬的准入门槛

光互连系统里，激光器是寿命最令人担心的部件。CPO 这类深度集成方案一旦光源失效，代价不只是换一颗器件，可能是整机甚至整柜的运维停机。这正是英特尔搬出的第二张牌：可靠性记录。自 2016 年硅光产品投入商用以来，英特尔累计出货了超过 800 万个光收发器和 3200 万个集成激光器。

更有说服力的是学术会议论文中披露的测试数据：英特尔混合激光器在加速寿命测试中的失效率低于 0.1 FIT，而且这个结论建立在超过 600 万颗现场部署激光器的三年运行数据之上。对于要求「免维护」的集成光源设计来说，这种经过大规模部署验证的记录，构成了后来者短期内难以复制的门槛。

英特尔同时没有把鸡蛋全放在一个篮子里。它宣布将推动外部光源的社区标准，为行业提供由美国晶圆厂制造的多波长光源，给不同系统架构保留设计灵活性。集成光源与外部光源两条路线并行，客制化程度不同的数据中心客户都能找到对应的方案。

厂牌逻辑与产业链：英特尔想让光互连回到自己的主场

把这次表态放在一起看，英特尔的叙事逻辑非常清晰：硅光时代的竞争，拼到最后是晶圆厂的竞争。设计和标准都可以追，但「唯一 300mm InP 硅光大规模量产」这种能力，只有 IDM 厂商讲得出来——它背后是自有晶圆厂、几十年的工艺积累和完整的制造基础设施。在先进制程上承压的英特尔，正试图在光子这条新赛道上重新拿起制造王牌。

对产业链而言，如果这条产线按计划落地，影响会沿着光源、晶圆制造、光引擎、CPO/NPO 系统逐级传导，最直接的受益者是那些被激光芯片缺货卡住脖子的光模块与数据中心厂商。英特尔的野心也不止于带宽：它还承诺提供先进的互连拓扑，在运行时编排不同类型的 CPU、GPU 与内存池资源。能效指标则被 Dubé 描述为业界期待已久的梦想——把传输能效压到每比特 5.5 皮焦耳以下，多数行业媒体的引述口径甚至是 5 pJ/bit 以下。

当然，「唯一」是英特尔自己的宣称，异质集成良率和实际成本曲线都还需要时间验证，多数数据中心运营商预计也会先小规模部署验证可靠性，再逐步放大。但方向本身已经没什么悬念：铜线退场只是快慢问题，光互连正在从机房连接技术变成封装级的基础设施。等 CPO 光引擎真正大规模铺开的那天回头看，英特尔在 OCP 2026 上亮出的这块 300mm 底牌，也许就是它翻身故事里最重要的一枚棋子。
